Эжектор ХЛ.92.000-02 относится к комплектующим устройствам, которые входят в состав хлораторов Лонии-100 КМ, используемых для очистки воды.

ХЛ.92.000-02 применяется для того чтобы выполнить всасывание хлорного газа с последующим формированием пониженных давлений. Кроме этого, эжектор играет роль устройства, защищающего конструкционные элементы хлоратора от попадания на них воды.

Конструкция и работа эжектора

Эжектор представляет собой пластиковую трубку, изготовленную из материала, устойчивого к хлору. В конструкции отсутствуют какие-либо элементы, выполненные из металла.

В эжекторе имеется два клапана, которые расположены на противоположных концах трубки. Через один из клапанов осуществляется подача воды, а через второй клапан она выходит уже после процесса хлорирования. Обработка водного потока хлором производится в камере смешивания, расположенной внутри эжектора. Хлорный газ поступает в эту камеру через кран подачи хлора, расположенный перпендикулярно к клапанам, пропускающим воду.

Модификации

Существуют следующие  виды модификаций эжектора:

• Эжектор ХЛ.91.000
• Эжектор с запорным клапаном ХЛ.92.00
• Эжектор с запорным клапаном и дублирующим клапаном ХЛ.92.000-01

Технические характеристики

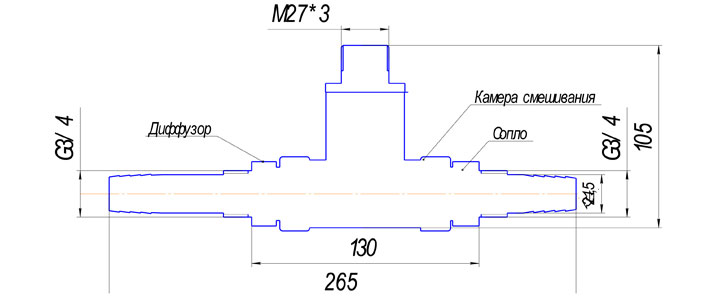

Габаритные размеры
