Электромагнитный соленоидный клапан ODE 21W5ZE350
Электромагнитный соленоидный клапан ODE 21W5ZE350 применяется для автоматического перекрытия потоков горячей воды, пара, воздуха, кислоты и щелочи в различных отраслях промышленности.
Эксплуатация
Электромагнитный клапан ODE 21H9KE180 может работать практически с любыми средами, единственное ограничение – это температура в диапазоне -10…+140 градусов и нестойкость к нефтепродуктам. Давление на входе не должно превышать 10 бар, а для срабатывания механизма достаточно перепада в 0,2 бар. Механизм отличается надежностью (производитель гарантирует не менее 400 тысяч срабатываний), а также высокой скоростью срабатывания – 60 мс для открытия и 600 мс для перекрытия потока.
Технические характеристики
| Исполнение | НО (нормально открытый) |
| Принцип действия | непрямого действия |
| Тип клапана | двухходовой |
| Присоединение | муфтовое G1 1/4" |
| Диаметр отверстия | 35 мм |
| Пропускная способность, Kv | 400 л/мин |
| Материал мембраны | EPDM (этилен-пропиленовый каучук) |
| Температура рабочей среды, °С | −10 +140 °С |
| Температура окружающей среды, °С: | электромагнит класса F: −10 + 60 °C электромагнит класса H: −10 + 80 °C |
| Рабочая среда | горячая вода, пар, воздух, кислоты, щелочи. Не стоек к нефтепродуктам. |
| Минимальный перепад давления между входом и выходом, ΔPmin | 0,2 bar (0,2 кгс/см2) |
| Максимальный перепад давления между входом и выходом, ΔPmax | 10 bar |
| Максимально допустимое давление на входе, Pmax | 16 bar (16 кгс/см2) |
| Максимальная вязкость | 12 сСт |
| Напряжение питания (другое напряжение по запросу) |
~12V, 24V, 110V, 220V переменного тока 50 Hz; – 12V, 24V, 110V постоянного тока. |
| Время открытия | 60 мсек |
| Время закрытия | до 600 мсек |
| Ресурс работы | 400 000 циклов |
Конструкция
Детали клапана электромагнитного ODE 21W5ZE350 изготовлены из:
- Катушка - полиамид
- Корпус, крышка - латунь UNI EN 12165 CW617
- Арматурная трубка - нержавеющая сталь AISI серии 300
- Плунжер - нержавеющая сталь AISI серии 400
- Пружина - нержавеющая сталь AISI серии 300
- Мембрана - EPDM
Принцип действия электромагнитных клапанов непрямого действия основан на создании разности давления между входом и выходом, что позволяет открыть или закрыть основное пропускное отверстие трехходового или двухходового клапана непрямого действия.
Габаритные размеры
| Потребляемая мощность | Тип катушки | A | B | C | D | E | F | ||
| W | Удержание ~VA | Пуск ~VA | |||||||
| 8 W | 14,5 | 25 | B | 98 | 125 | 144 | 30 | 42 | 54 |

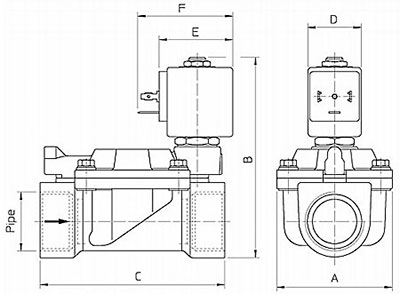

Рис.1. Чертеж электромагнитного соленоидного клапана ODE 21W5ZE350
