Гидравлический дроссель ДК 6.3-М, ДК 10.3-М служит для создания перепада давлений между подводимым и отводимым потоками рабочей жидкости или регулирования величины расхода при прохождении потока рабочей жидкости в одном направлении и пропускании потока при прохождении его в обратном направлении в гидросистемах станков, прессов и других машин.
Модификации
Данный тип гидравлических дросселей может производиться в нескольких модификация, которые отличаются расходом рабочей жидкости (масел):
- ДК 6.3-М;
- ДК 10.3-М.
Технические характеристики
|
Параметр |
Значение параметра для модификации |
|
| ДК 6.3-М | ДК 10.3-М | |
|
Давление на входе, МПа: |
||
|
номинальное |
32 |
|
|
максимальное |
35 |
|
|
Расход рабочей жидкости, л/мин: |
||
|
номинальный |
32 |
63 |
|
максимальный |
35 |
80 |
|
Масса (без рабочей жидкости), кг, не более: |
1,25 |
2,1 |

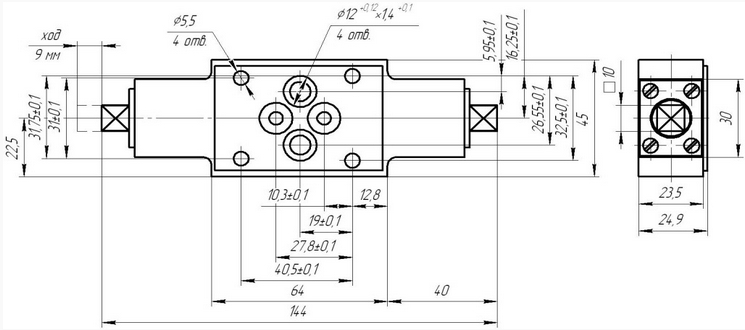

Рис.1 - габаритные размеры дросселя ДК 6.3

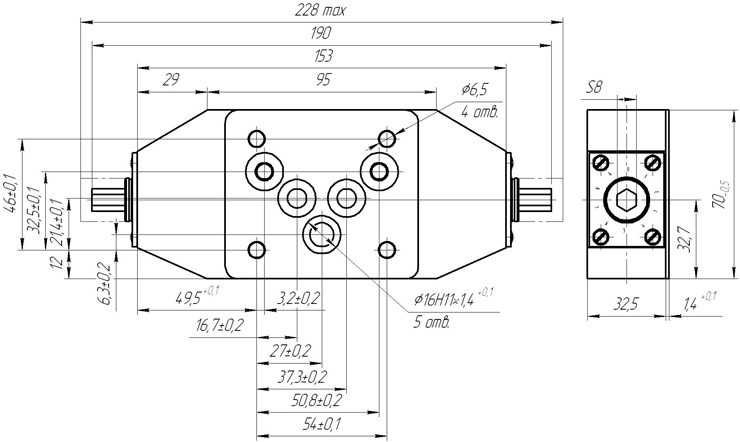

Рис.2 - габаритные размеры дросселей ДК 10.3

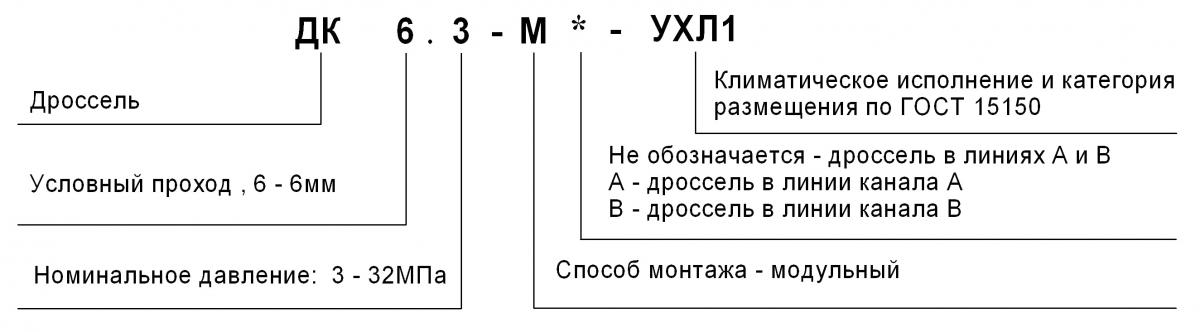

Обозначение при заказе
