Дроссель Д16Н
Дроссель Д16Н предназначен для работы в источниках питания радиоэлектронной аппаратуры различного назначения.
Работа устройства
Компенсационная и другие обмотки могут соединяться последовательно с основной, чтобы направления их намагничивающих сил совпадали (согласное соединение) или были направленно встречно (несогласное соединение). При согласном соединении индуктивность дросселя увеличивается, при несогласном - уменьшается. Обмотки дросселей могут соединяться также и параллельно. При этом индуктивность и сопротивление постоянному току обмоток пропорционально уменьшаются, а допустимый ток подмагничивания увеличивается.
Дроссель Д16Н имеет две одинаковые симметричные обмотки, которые могут соединяться последовательно для получения максимальной индуктивности либо параллельно для увеличения рабочего тока. Дроссель с двумя симметричными обмотками также может быть использован в дифференциальных схемах.

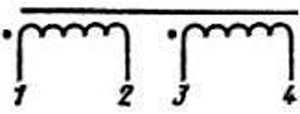

Рис.1. Схема электрическая дросселя Д16Н
| Наименование дросселя | Тип магнитопровода | Индуктивность при номинальном токе | Номинальный ток намагничивания | Максимальное значение переменного напряжения | Диапазон частот | Сопротивления обмоток, Ом |
|
| Выводы | |||||||
| Гн | А | В | Гц | 1-2 | 3-6 | ||
| Д16Н | ШЛ10х20 | 0,08 | 0,8 | 2,0 | 50…1000 | 4,65 | 0,26 |
| Параметры | Значения |
| Индуктивность при номинальном токе | от 0,00015 до 40 Гн |
| Номинальный ток подмагничивания | от 0,02 до 50 А |
| Переменная составляющая | от 0,1 до 35 В |
| Диапазон частот | от 50 до 1000 Гц |
| Минимальная наработка | 20000 часов |
| Срок сохраняемости | 20 лет |
| Температура окружающей среды | -60...+85 °С |
| Габаритные размеры | от 34х35х33 до 66х82х89 мм |
| Масса | от 50 до 1550 г |

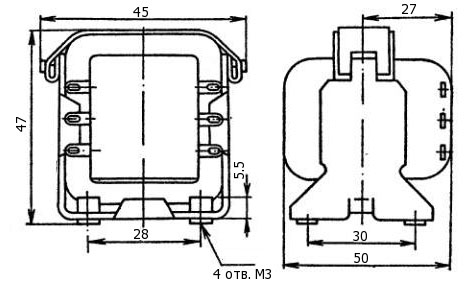

Рис.2. Схема габаритов дросселя Д16Н
