Динамометр ДПУ-0,01-2

Динамометр ДПУ-0,01-2 применяется в лабораториях и исследовательских центрах для измерения усилий растяжения материалов в силовых устройствах. Данный прибор общего назначения.

Особенности

• Работа основана что приводит во вращательное действие стрелку. Упругий элемент выполнен в виде кольца. Шкала отградуирована в килоньютонах.
• Вместе с динамометром в комплекте поставляются чехол для прибора, серьга и техническое описание (паспорт).
• Работа прибора измерения основана на воздействии растягивающих сил деформации упругого элемента, которая преобразуется во вращательное движение стрелки.

Комплект поставки

• Динамометр ДПУ-0,01-2  - 1 шт,
• Тяга - 1 шт,
• Серьга - 1 шт,
• Серьга сьемная - 2 шт,
• Гайка - 1 шт,
• Футляр - 1 шт,
• Паспорт - 1 экз.

Технические характеристики

Конструкция

Динамометр состоит из корпуса, в котором расположена скоба, жестко соединенная с корпусом специальным болтом. Усилия к динамометру, прикладываются через гайку, болт и серьги. Под действием усилий нижние серьги перемещаются относительно корпуса на величину не более 3 мм.

Гайка, серьги и болт являются сменными деталями, которые устанавливаются при работе динамометра и снимаются при его упаковке в футляр.

Показатели динамометра отсчитывают по указателю и шкале. Нулевое показание устанавливают поворотом шкалы за обод, предварительно открепив винт. На ободе имеются винты, которые пломбируют при отправке динамометра заказчику.

Динамометр работает по принципу определения силы по значению величины упругой деформации скобы, которая преобразуется через рычажный передаточный механизм в показание по указателю и шкале.

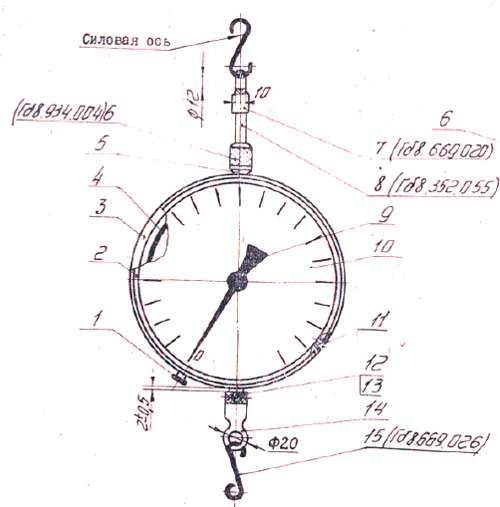

Рис.1. Общий вид динамометра ДПУ-0,01-2, где:
1,11, 12 - винты, 2 - обод, 3 - корпус, 4 - скоба, 5, 8 - болты специальные, 6,13 - гайки, 7,14,15 - серьги, 9 - указатель, 10 - шкала
