Диафрагмы ДВС, ДБС, ДКС

Цена по запросу
Артикул:
9587
  • Описание
  • Гарантии

Диафрагмы ДВС, ДБС, ДКС (средства измерений расхода ГОСТ 26969-86) относятся к измерительным диафрагмам, используемым для замера расхода жидкости и газов.

Преимущества измерительных диафрагм:

  • простота конструкции;
  • взаимозаменяемость;
  • большой срок эксплуатации.

Функциональное назначение

С помощью диафрагм этого типа производят измерения расхода пара или газов. Для этого применяется методика переменного перепада давлений. Для использования этой методики нужно иметь определенную величину перепада давлений, который и обеспечивается диафрагмами.

Эксплуатационные условия

Диафрагмы рассчитаны для работы в однородной однофазной среде. Это может быть пар, газ или жидкость. Предельно допускаемое давление в среде может составлять до 32 МПа. Оптимальными температурами рабочей среды будут те значения, которые находятся в пределах значений от -600С до +2000С. Диафрагмы ДКС, ДВС и ДБС рассчитаны для использования на трубопроводах с круглым сечением, внутренний диаметр которых составляет от 20 до 1200 мм.

Конструкционные и эксплуатационные особенности диафрагм

ДКС – это камерная диафрагма стандартного типа, поддерживающая угловой способ отбора перепада давлений.

Эта модификация диаграммы используется на трубопроводах, имеющих условный проход от 5 до 50 см и избыточном давлении в трубопроводе не больше 10 МПа. Эти устройства являются сборным узлом, который состоит из самой диафрагмы, 2-х кольцевых камер, уплотнительной прокладки и патрубков для отбора давления. Отбор давлений осуществляется через кольцевую щель.

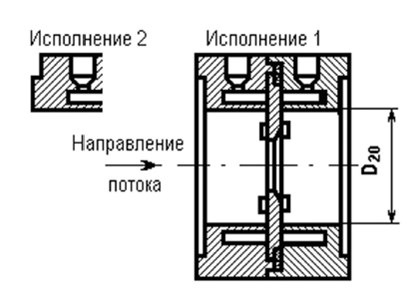

Схема ДКС

Схема диафрагмы ДКС

ДВС – это бескамерный тип диаграмм, с угловым отбором перепада давлений с переходом на высокое давление.

Эти диафрагмы применяют при значении условного прохода в пределах от 5 до 50 см и величине давления в трубопроводе не больше 10 МПа. По своей конструкции диафрагмы представляют собой сварной узел, который включает в себя сужающее устройство и цельнометаллический блок.

Схема ДВС

Схема диафрагмы ДВС

ДБС – относится также к бескамерным диаграммам, характеризующимся угловым способом отбора давлений.

Этот тип диафрагм используют при отборе давлений из фланцев трубопровода. Используют их при величине условного прохода в пределах от 30 см до 120 см и величине избыточного давления в трубопроводе не больше 4 МПа.

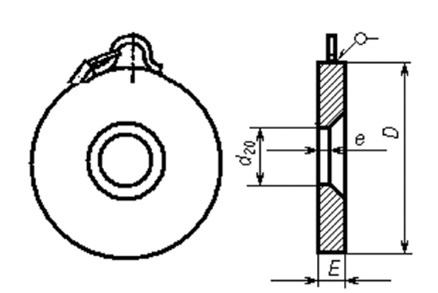

Схема ДБС

Схема диафрагмы ДБС

Технические характеристики

Название параметра / модификация

ДВС

ДКС

ДБС

Величина условного давления:

32 МПа

10 / 0,6 МПа

4 / 2,5 / 1,6 / 0,6 МПа

Значение номинального диаметра:

5…40 см

5…50 см

30…100 см

Вес устройства, не больше:

0,1…12 кг

0,1…34 кг

3,9…156 кг

Габаритные размеры:

Ø(80..453)х2,5…12 см

Ø(80..555)х2,5…20 см

Ø(365..1150)х6…35 см

Обозначения при заказе:

  1. Диафрагма типа ДБС на условное давление до 4 МПа для трубопровода с условным проходом 500 мм из стали 12Х18Н10Т с отверстием d20, рассчитанном заказчиком: ДБС 4-500-б d20=45.023 ГОСТ 8.586.1-2005.
  2. Диафрагма типа ДКС под фланцы с выступами (исполнение 1), на условное давление до 10 МПа, для трубопровода с условным проходом 80 мм из стали 20, по опросному листу №45: ДКС 10-80-а-1 Опр. лист №45 ГОСТ 8.586.1-2005.
  3. Диафрагма типа ДКС под фланцы с впадинами (исполнение 2), на условное давление до 10 МПа, для трубопровода с условным проходом 80 мм из стали 20, с предварительной расточкой: ДКС 10-80-а-2 d20= предв. ГОСТ 8.586.1-2005.
