Детектор наличия пламени УФД IP-65

Ультрафиолетовый детектор наличия пламени УФД (фотодатчик УФД IP65) представляет собой специальный датчик, используемый для контроля работы горелок, которые функционируют на жидком топливе или газе. При помощи этого устройства исключается подача топлива в камеру сгорания, если в ней отсутствует открытое пламя. Благодаря этому повышается уровень безопасности при работе с отопительными приборами, снабженными газовыми и жидкими горелками.

Особенности конструкции и работы датчика

УФД-детектор выполнен в виде прямоугольного элемента с отверстием, используемым для получения светового потока от открытого пламени на чувствительный элемент. Это отверстие закрывается специальным температуроустойчивым кварцевым стеклом. Внутри корпуса детектора устанавливается специальная ультрафиолетовая лампа вакуумного типа, на которую подается высокое напряжение, порядка 300 В.

Принцип функционирования индикатора наличия пламени УФД основан на детектировании УФ-составляющей спектра от излучаемого пламени. Сигнал, который поступает от лампы, усиливается, фильтруется и сравнивается с пороговым значением. Если в горелке есть пламя, то сухие контакты на выходе детектора замыкаются, и подача топлива в камеру сгорания продолжается. В противном же случае подача газа или жидкой топливной смеси будет остановлена.

Технические характеристики

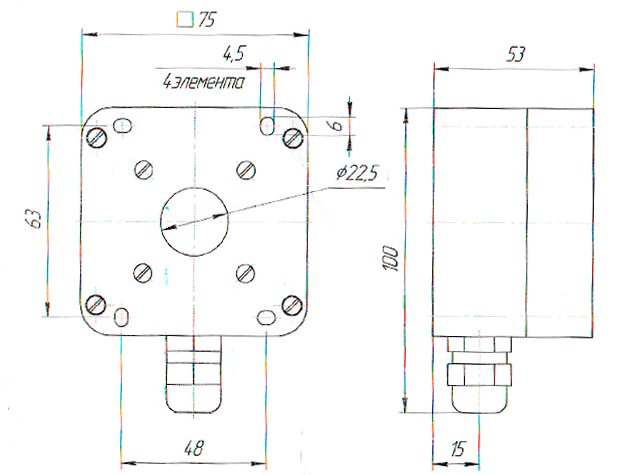

рис. 1 - Габаритные размеры УФД

Эксплуатационные условия

Фотодатчики этого типа используются при температурах внешней среды от -500С до +600С и величине относительной влажности до 90%. В месте крепления датчика допускаются незначительные вибрации с частотой до 25 ГЦ и амплитудой в 0,1 мм.

Датчик поставляется производителем полностью настроенным и готовым к установке. В процессе своей эксплуатации он не требует дополнительной подстройки или технического обслуживания.

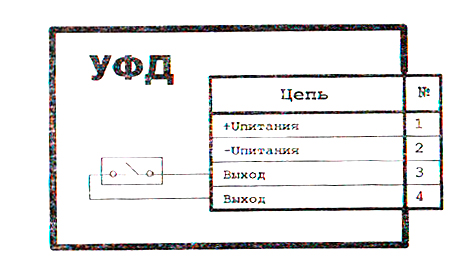

рис. 2 - Схема подключения УФД

Комплектация при поставке

• фотодатчик УФД;
• технический паспорт;
• заводская упаковка.
