Делитель зерна БИС-1У

Зерновой делитель БИС-1У представляет собой лабораторный измеритель, используемый с целью смешивания отдельных образцов зерна, а также для выделения отдельных его навесок с номиналом 100, 50 и 25 грамм. Применяется такой делитель в процессе проведения исследований по определению основных характеристик зерна.

Область применения

Делитель зерна БИС-1У широко используются в промышленных лабораториях предприятий хлебопекарной, пищевой, кондитерской и зернозаготовительной промышленности.

В процессе работы с БИС-1У можно будет реализовать следующие задачи:

• смешивание зерновых образцов с последующим выделением среднесуточных и средних проб;
• выполнение деления полученной средней пробы пополам;
• выделение вывесок установленного номинала (25, 50 и 100 гр.).

Конструкционные особенности и использование

Делитель выполнен в виде металлического цилиндра с диаметром 250 мм. Объем воронки при показателе удельного веса зерна около 0,75 г/см³ составляет 4...4,5 кг. Среднее время смешивания пробы и выделения соответствующего номинала навесок составляет от 30 сек до 1 мин.

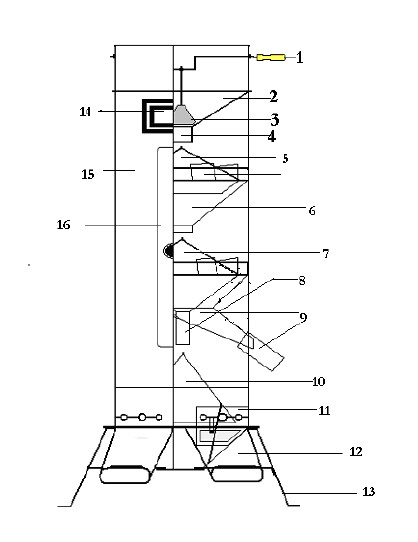

Рис. 1 - конструкция БИС-1У

БИС-1У включает следующие элементы (рис.1):

1. ручка;
2. конус воронки;
3. засов;
4. патрубок;
5. верхний конус распределительно-смесительного устройства;
6. воронка первого розподильно- смесительного устройства;
7. верхний конус второго распределительно-смесительного устройства;
8. трубка;
9. отводящий патрубок;
10. конус;
11. шкала навески;
12. лотковые трубы;
13. стойка;
14. цифровая шкала;
15. корпус;
16. дверка.

Конструктивно делитель серии БИС-1У выполнен из трех функциональных узлов. Первый из них представляет собой приемный бункер-воронку, которая способна уместить около 4,5 кг зерновой пробы. Внизу воронки есть отверстие, которое открывается при помощи затвора шарового типа, приводимого в действие рукояткой. Второй узел представляет собой делительно-смешивающую систему, которая состоит из двух последовательных делительных устройств, расположенных друг над другом. Сначала происходит перемешивание зерновой пробы в первой воронке и попадание через конус во вторую воронку, где оно также смешивается и попадает уже в отводную магистраль, с помощью которой формируется половина пробы. Она в дальнейшем используется для определения натуры.

Третий узел также является делительным устройством, но уже с 2-мя выходными магистралями. На каждой из них имеется подвижная заслонка, с помощью которой регулируют количество отделяемого зерна. Чтобы определить величину выделяемой навески имеется специальная шкала для делительных устройств.
