Датчики температуры ST-01, ST-02 относятся к устройствам контроля температур воздушной среды. Устройства модификации ST-01 рассчитаны для измерений температур во внешней среде, в датчики ST-02 предназначаются для контроля температур внутри помещений.
Эксплуатация и конструкция датчика
Датчик ST имеет не разборную конструкцию. В качестве измерительного узла в нем использован термочувствительный элемент, выполненный в виде плоской керамической пластины, на которую нанесен тонкий резистивный слой. К этому термоэлементу подведены проводники, с помощью которых подключается к внешним электрическим цепям системы контроля температуры.
В качестве термодатчика могут использоваться элементы двух производителей – Honeywell или Heraeus. Отличием между ними является величина относительного сопротивления. В первом случае она составляет 1.375, а во втором – 1.385.
Функционирование датчика основано на свойствах металла, в данном случае это платина, меняющего величину своего электрического сопротивления в зависимости от температуры среды, в которой он находится. Смена величины электрического сопротивления может фиксироваться внешним прибором, к которому подключен температурный датчик. В соответствии с имеющейся градировочной температурой можно перейти от величины сопротивления к температурным показателям.
Основным условием возможности применения приборов ST-01 и ST-02 является соответствие контролируемых температурных режимов рабочему диапазону датчика, который составляет от -300С до +500С. Также следует учитывать возможность использования защитной арматуры датчика ST-01, ST-02 в среде с конкретным составом. Она должна быть нейтральной по отношению к материалу защитной арматуры.
В рабочей зоне модель СТ-01 крепится с помощью винтов или шурупов через 2 монтажных отверстия. СТ-02 фиксируется посредством навешивания датчика на головку шурупа через имеющиеся на тыльной поверхности отверстия.
Модификации
Термодатчики выпускаються в таких модификациях (факторы внешней среды):
- Датчик температуры STa-01;
- Датчик температуры STa-02;
- Датчик температуры STw-01;
- Датчик температуры STw-02;
- Датчик температуры STw-03;
- Датчик температуры STw-04
Технические характеристики
|
Диапазон измеряемых температур: |
-300С….+500С |
|
Показатель номинальной технической характеристики преобразования: |
1000П |
|
Величина относительного сопротивления W100: |
1,375 или 1,385 |
|
Коєффициент тепловой инерции: |
3 сек |
|
Величина сопротивления изоляции при влажности 80% и температуре -250С: |
0,1 ГОм |
|
Величина тока измерения: |
не больше 3 мА |
|
Тип материала защитной арматуры: |
ЛС59 |
|
Степень защищенности клеммной коробки: -для СТ 01: -для СТ 02: |
IP65 IP20 |
|
Вес устройства: |
200 г |

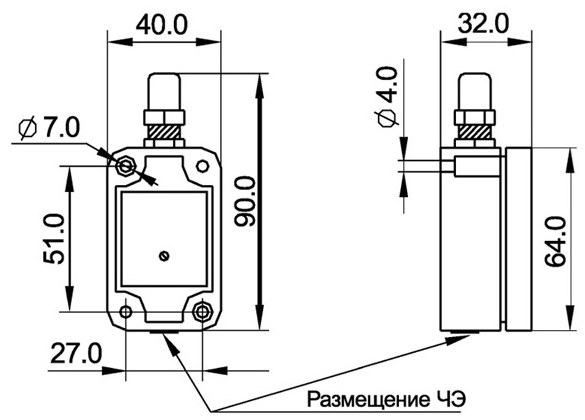

Схема габаритных размеров ST-01

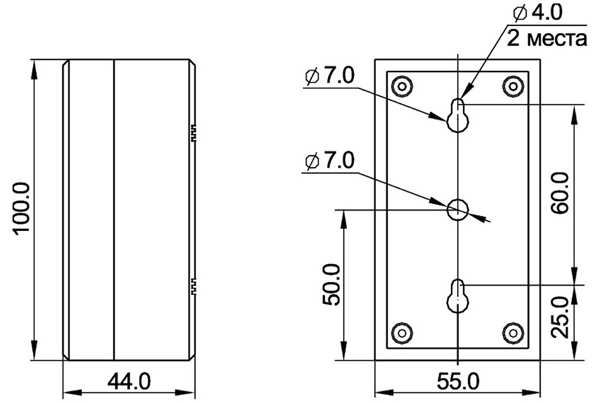

Схема габаритных размеров ST-02

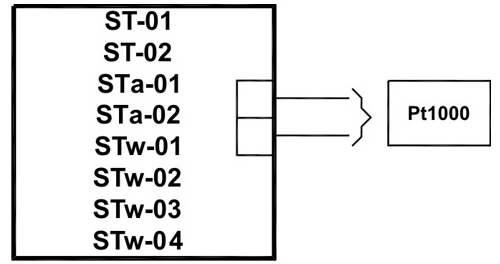

Схема подключения ST-01 и ST-02
