Датчики Микра
Фотодатчики Микра представляют собой устройства, используемые для выявления цветовых меток. С помощью такой методики можно выявлять объекты, имеющие такого типа метки.
Функциональное предназначение
Световые датчики Микра предназначаются для выполнения коммутации электроцепей постоянного тока в случае разрывания светового потока, проходящего между передатчиком и приемником излучения. С помощью встроенного в датчик регулятора происходит настройка требуемого порога срабатывания светоприемника. Чтобы исключить ложные срабатывания, транзистор на входе датчика имеет гальваническую изоляцию от системы питания.
Сфера применения
Фотодатчики широко применяют для выявления объектов, а также определения положения отдельных предметов, устройств, комплектующих различных механизмов. Устанавливаются в основном в составе различного промышленного оборудования.
Конструкция
Датчик собран на печатной плате, расположенной в цилиндрическом корпусе, выполненном из стали. В лицевой части устройства, за фильтрами, расположены диоды-излучатели, а также фототранзистор. На противоположной стороне имеется регулятор чувствительности, индикатор питания и коммутационный кабель.

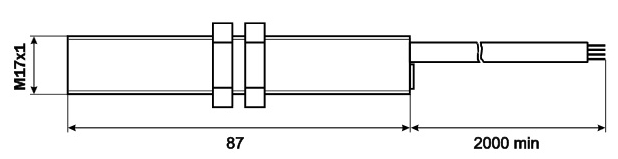

Габаритные размеры фотодатчика Ф2Б и Ф4
Принцип функционирования
Излучатель датчика генерирует поток света, который проходит через среду и направляется к приемнику. С помощью приемника сигнал преобразуется в электрические сигналы постоянного тока. Полученные импульсы фильтруются, детектируются, усредняются и сравниваются с пороговым значением, выставленным регулятором чувствительности. В случае, когда величина электрического импульса превышает граничное значение, происходит открывание порогового транзистора и устройством фиксируется событие прерывания светового потока каким либо предметом.

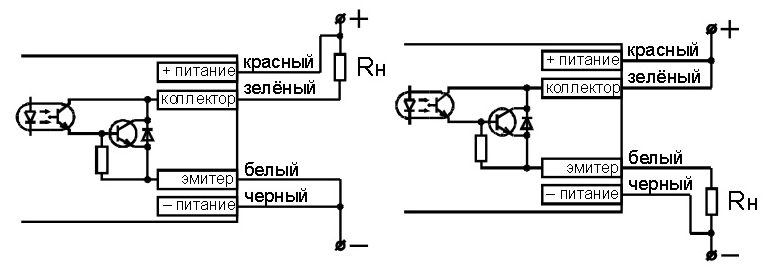

Схема подключения Ф2Б и Ф4
Технические характеристики
|
Название характеристики / модель датчика |
Ф 2 |
Ф 2Б |
Ф 3 |
Ф 4 |
Ф 5 |
|
|
Применяемый тип излучения: |
0,94 мкм |
белый свет |
0,85 мкм |
|||
|
Значение расстояния до объекта: |
3..40 мм |
3..20 мм |
10..500 мм |
не более 12 м |
не более 4,5 м |
|
|
Минимально возможные размеры управляющего объекта: |
4х8 мм |
- |
- |
- |
||
|
Значение угла излучения: |
500 |
240 |
200 |
100 |
||
|
Временной интервал срабатывания: |
1..10 мс |
|||||
|
Предельно допускаемое напряжение выходного транзистора: |
40 В |
|||||
|
Предельно возможный ток нагрузки: |
0,1 А |
|||||
|
Величина напряжения питающего тока: |
от 18 до 27 В |
|||||
|
Значение потребляемой мощности: |
0,5 Вт |
|||||
|
Используемая присоединительная резьба: |
М17х1 |
|||||
|
Оптимальный температурный режим воздушной среды: |
0….+600С |
|||||
|
Габариты датчиков: |
9.0х2.5х2.5 см |
|||||
|
Длина коммутационного провода: |
2 метра |
|||||
Комплектация
В комплект поставки входит:
- фотодатчик Микра Ф2Б или Ф4;
- гайка;
- руководство по эксплуатации.
