Датчик ВКИ.М12.55К.4.НО-НЗ.Р - это бесконтактный выключатель, создающий электрическое поле в зоне чувствительности и имеющий полупроводниковый коммутационный элемент.
Комплект поставки
- Индуктивный датчик ВКИ.М12.55К.4.НО-НЗ.Р - 1 шт
- Паспорт - 1 шт
- Упаковка - 1 шт
Технические характеристики
| Параметры | Значения |
| Напряжение питания | 12 - 24 В |
| Диапазон питающих напряжений, В | 10 - 30 В |
| Ток потребления, мА | 10 |
| Ток выхода, мА | 200 |
| Дифференциал хода, мм | 4±0,4 |
| Частота переключения, Гц | 800 |
| Обьект воздействия | металл. пластина 12х12х1 |
| Вид нагрузки | активная, индуктивная |
| Коммутационная операция | переключение (НО-НЗ) |
| Тип выхода | P-N-P |
| Температурный режим, ° С | -15...+60 |
| Поляризационная защита | есть |
| Режим работы | ПВ 100% |
| Исполнение | не утапливаемое |
| Длина кабеля, м | 2 (по заказу до 10 м) |
Устройство и работа
Полупроводниковый коммутационный элемент - это элемент, выполняющий коммутацию тока в электрической цепи нагрузки посредством воздействия на проводимость полупроводника.
Активная поверхность бесконтактного выключателя - это поверхность, излучающая и воспринимающая электромагнитное или электрическое поле.
Относительная ось - это ось, перпендикулярная активной поверхности и проходящая через ее центр.
Независимое (мгновенное) срабатывание - это однократное без «дребезга» срабатывание коммутационного элемента, не зависящее от скорости движения объекта воздействия.
Частота циклов срабатывания f - это число циклов срабатывания, произведенное бесконтактным выключателем за единицу времени.
Задержка готовности tv - это промежуток времени между включением питания и моментом готовности выключателя к нормальному функционированию.

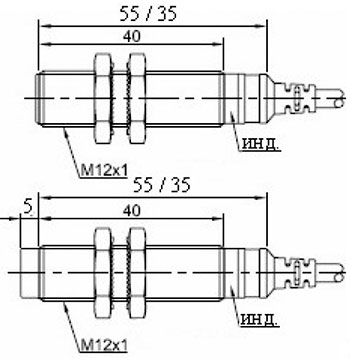

Рис.1. Схема габаритных размеров датчика ВКИ.М12.55К.4.НО-НЗ.Р
