Датчик уровня ДК-3 представляют собой 3-электродные датчики уровня, используемые совместно с системами регулирования и контроля уровней рабочих жидкостей. С помощью этих устройств можно осуществлять регулирование одним или несколькими уровнями жидкостей, владеющих электрической проводимостью. Измерение можно проводить в отстойниках, резервуарах и прочих емкостях, которые конструктивно позволяют разместить кондуктометрические датчики.
Функциональное предназначение
Датчик ДК-3 используются с целью контроля 2-х уровней рабочих жидкостей в емкостях, владеющих стенками, реализованными из изолирующего материала. Также возможна регулировка 3-х уровней жидкости в емкости, которая имеет металлические стенки.
Работа датчика
Функционирование датчика ДК-3 кондуктометрического типа основано на разности величины показателей электропроводимости жидкостей и воздушной среды. Различие в показателях проводимости фиксируется при помощи 2-х электродов. Один из электродов постоянно находится в жидкости и играет роль общего датчика, а второй крепится на определенном уровне, который контролируют, и является датчиком сигнального типа.
При увеличении уровня жидкости в емкости происходит ее соприкосновение с сигнальным электродом. Это приводит к замыканию сигнального и общего электродов, что и будет свидетельствовать о достижении требуемого уровня.
Уровневые приборы могут крепиться в резервуарах в вертикальном положении. Длина электродов датчика может быть уменьшена пользователем до требуемой длинны в процессе эксплуатации ДК-3.
На данном рисунке показана схема соединения с регулятором РСУ-31.
Условия эксплуатации
Датчики ДК-3 реализованы в исполнении, которое относится к группе стойкости в отношении внешней среды В4. Это позволяет успешно эксплуатировать устройства при температурах от -400С до +700С. Показатель устойчивости ДК-3 к внешним воздействиям отвечает показателю IP42. Предельное значение температуры жидкости, при которой используется датчик, составляет +1200С, а величина давления в резервуаре может составлять до 12 бар.
Технические характеристики
|
Название материала изготовления изолятора: |
Фторопласт |
|
Материал изготовления электрода: |
12Х18Н10Г |
|
Значение длины электрода: |
50 см |
|
Положение датчика в резервуаре: |
Вертикальное |
|
Наибольшая величина температуры жидкости: |
130 ºC |
|
Максимальная величина давления в резервуаре: |
12 бар |
|
Максимальный вес без учета электрода: |
0,25 кг |

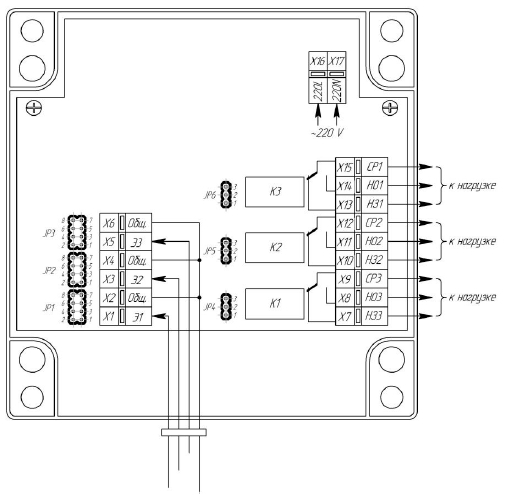

Схема соединения с регулятором РСУ-31

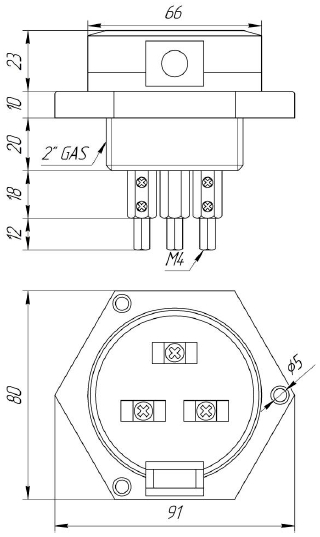

Схема габаритных размеров ДК-3
Обозначение при заказе
Пример записи: ДК-3-A-B-C-D, где:
- А – общая длина всех электродов в метрах. Рассчитывается как A=B+C+D, где
- В, С, D – длина электродов Е-0.5, подсоединяемых соответственно к первому, второму и третьему полюсам.
