Датчик тока ДТ 10-80 предназначен для функционирования в совокупности с защитными блоками модели БК3-3. Главной функцией датчика является защита отходящих присоединений электропередач со значением напряжения до 1200 В от появления короткого замыкания и перегрузок электросети.
Технические характеристики
|
Номинальное напряжение в электросетях, в которую будут вмонтированы датчики, не должно выходить за предел |
1140 В |
|
Показатель номинального тока, в диапазоне |
от 10 до 80 А |
|
Значение выходного напряжения на зажимах вторичной обмотки, при подключенном к ней резисторе по схеме присоединения при электротоке первичной обмотки датчика, равном номинальному напряжению в электросетях |
7,2 В (±0,4) |
|
Частотная величина сети |
50 Гц |
|
Габаритные размеры |
140x70x40 мм |
|
Масса |
750 г |

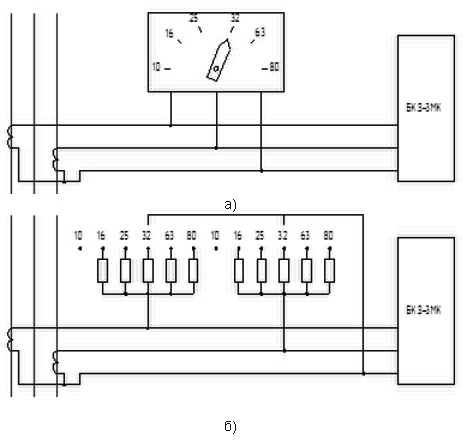

Электрическая схема подключения датчика
а) используется пакетный переключатель;
б) используется клеммник.
Эксплуатационные условия
Следуя стандарту ГОСТ 15150-69, датчик тока ДТ 10-80 относится к климатическому исполнению УХЛ5. Нормальными температурными величинами, для полного функционирования датчика, считаются значения в диапазоне от -10 до +60 °С. Устройство этого типа может полноценно работать в среде, где достигнут предел влажности - 100%. Разрешенный предел нагрузки - первая степень жесткости. Не допускается превышать вибрационную нагрузку при работе датчика.
Маркировка
Полное название прибора и даты выпуска с указанием таких параметров:
- номинальный ток;
- номинальное напряжение.
Комплектация
Прибор ДТ 10-80 поставляется в стандартной комплектации:
- датчик тока;
- технические паспорт датчика ДТ 10-80.
