Датчик температуры ДТ-1М-Х
Датчики температуры ДТ-1М-Х представляют собой устройства, применяемые для непрерывного мониторинга температурного режима газообразной и жидкой среды. Устройства позволяют контролировать степень нагревания рабочей среды, и при превышении температурой граничного значения, подают токовый импульс на сигнализацию и на выходные реле. Датчики рассчитаны на срабатывание для любой из температур, которая находится в интервале значений от -400 до + 1200С.
Функциональное предназначение
Датчики ДТ-1М-Х рассчитаны для установки в состав главного или вспомогательного дизеля, используемого на судах с неограниченными регионами плавания. Также они могут успешно применяться и на стационарных дизельных установках, работающих на суше.
Устройства ДТ-1М-Х применяются в качестве сигнализирующих, регулирующих или защитных приборов, устанавливаемых в системах автоматизации промышленных процессов.
Конструкционное исполнение и работа
Датчики ДТ-1М-Х конструктивно состоят из корпуса с присоединителем. Внутри корпуса располагается печатная плата с элементами, обеспечивающими работу датчика. В качестве измерителя выступает латунная гильза, прикрепленная к корпусу датчика. Внутри гильзы расположен температурный преобразователь.

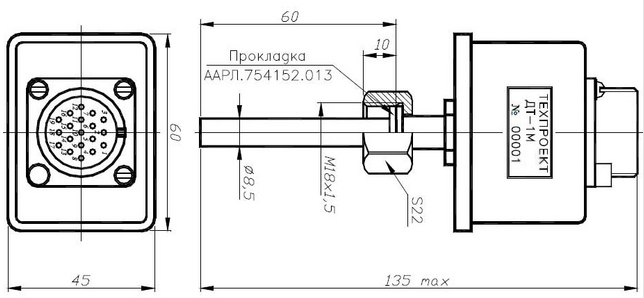

Схема габаритных размеров
Функционирование датчика ДТ-1М-Х заключается в постоянном контроле температурного режима среды. При достижении величины температурной уставки сработает электронная схема, что приведет к переключению контактов выходных реле. Возвращение реле в исходное состояние произойдет при снижении температуры ниже выбранной уставки на величину, равную температурному гистерезису. Роль выходных реле играют электронные ключи.
При установке датчика ДТ-1М-Х в рабочей зоне используется винтовое крепление под гайку М18. Величина погружения рабочей области датчика в измеряемую среду составляет 6 см. Среда, в которой измеряют температуру, должна быть нейтральной к латуни.
Модификации ДТ-1М-Х
Устройства ДТ-1М-Х производится в трех исполнениях:
- ДТ-1М-Х - с напряжением питания и коммутации 24 В;
- ДТ-1М-ХТ - с напряжением питания и коммутации 75 В;
- ДТ-1М-ХН - с напряжением питания и коммутации 24 В и штуцером М27.
Технические характеристики
|
Величина температурных уставок: |
из диапазона от -400 до + 1200С |
|
Значение температурного гистерезиса: |
50С |
|
Показатели погрешности: |
±1..20С |
|
Значение питающего напряжения: -AC: -DC: |
от 10 до 35 В от 8 до 31.2 В |
|
Величина токов потребления: |
не больше 30 мА |
|
Максимальное значение коммутируемого напряжения: -AC: -DC: |
35 В 31.2 В |
|
Максимально коммутируемый ток: |
1.0 А |
|
Размеры: |
6.0х13.5х4.5 см |
|
Вес датчика: |
не больше 0.2 кг |
Обозначения при заказе
Например, ДТ-1М-Х, где
- Х – температура срабатывания (уставка) в градусах;
- Т – напряжение питания и коммутации 75 В;
- Н – присоединение штуцер М27.
