Датчик-реле температуры ДРТ-ЖН
Датчик-реле температуры ДРТ-ЖН ААРЛ.433647.006-03 предназначен для непрерывного измерения температуры жидкости, газообразных сред и выдачи сигнала о превышении (снижении) порогового значения - замыканием (размыканием) контактов реле.
Датчик предназначен для установки на стационарных и используемых на железнодорожном транспорте установках холодильной техники, отопления и в других автоматизированных системах управления.
Датчик применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.
Датчик изготавливается с любой фиксированной уставкой срабатывания в диапазоне измеряемой температуры - от минус 40 до + 120°С.
Зона возврата направлена в сторону понижения температуры. Так как датчик имеет перекидной контакт, можно организовать работу датчика с зоной возврата направленной в сторону повышения температуры.

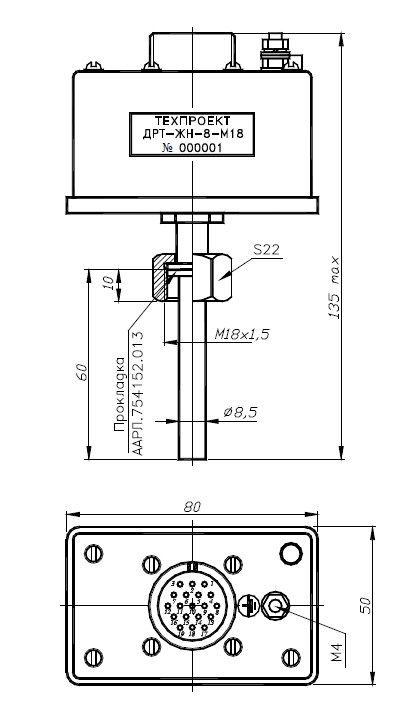

Рис.1 Датчик-реле температуры ДРТ-ЖН
Комплект поставки
- Датчик-реле температуры ДРТ-ЖН
- Прокладка
- Розетка 2РМТ24КПН19Г1В1В *2
- Паспорт
Условия эксплуатации
- температуры окружающей среды от минус 40 до + 85°С
- относительной влажности воздуха 95±3% при температуре + 40°С
- вибрации с частотой от 10 до 100 Гц и ускорением до 10,0 g;
- ударных нагрузок с ускорением ±15,0 g
| Наименование | Значения |
| Значение гистерезиса | 5°С |
|
Погрешность, не более, в диапазоне минус 10 … + 85°С, в остальном диапазоне измеряемых температур |
±1°С ±2°С |
| Напряжение питания (AC или DC) | от 30 до 270 В |
| Ток потребления | 50 мА |
|
Электрические параметры контактов реле максимальное коммутируемое напряжение: АС1 DC1 для AC1 для DC1 |
400 В, 300 В
10 А
до 2,7 кВт до 384 Вт |
| Габаритные размеры | 80х135х50 мм |
| Масса, не более | 0,4 кг |
| Степень защиты датчика от попадания внутрь твердых посторонних тел и воды по ГОСТ 14254-96 | IР65 |
| Срок службы | 12 лет |
