Датчик-реле температуры ДР2
Датчик-реле температуры ДР2 применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.
Датчики-реле температуры ДР2 предназначены для установки:
- на главных и вспомогательных дизелях, дизель-генераторах судов неограниченного района плавания;
- на стационарных дизелях и дизель-генераторах;
- на дизелях и дизель-генераторах железнодорожного и автомобильного транспорта;
- на стационарных и используемых на железнодорожном и автомобильном транспорте установках холодильной техники;
- на стационарных и используемых на железнодорожном и автомобильном транспорте отопительных установках;
- на стационарных установках вентиляции.
Тип |
Напряжение питания, В |
Глубина погружения, мм |
Присое- |
Заменяет |
|
||
ДР211 |
8…30 (АC), 10…32 (DC) |
60 |
Гайка М18 |
ТАМ102-…-05, КРМ, |
|
||
ДР212 |
8…30 (АC), 10…32 (DC) |
120 |
(доп. штуцер М24 с сальником) |
ТАМ102-1-01, |
|
||
ДР213 |
8…30 (АC), 10…32 (DC) |
150 |
(доп. штуцер М24 с сальником) |
ТАМ102-1-03, ТАМ102-1-04, |
|
||
ДР221 |
30…270 (АC), 30…270 (DC) |
60 |
Гайка М18 |
ТАМ102-…-05, КРМ, |
|
||
ДР222 |
30…270 (АC), 30…270 (DC) |
120 |
(доп. штуцер М24 с сальником) |
ТАМ102-1-01, |
|
||
ДР223 |
30…270 (АC), 30…270 (DC) |
150 |
(доп. штуцер М24 с сальником) |
ТАМ102-1-03, ТАМ102-1-04, |
|
||
|
Диапазон измеряемой температуры:* |
-40…+120 |
|||||
|
Величина гистерезиса (зона возврата)*, °С |
5 |
|||||
|
Погрешность измерения:* |
||||||
|
в диапазоне -10 … +85°С, °С |
±1 |
|||||
|
в остальном диапазоне, °С |
±2 |
|||||
|
Напряжение питания, В |
30…270 (АC или DC) |
|||||
|
Потребляемый ток, не более, мА |
50 |
|||||
|
Электрические параметры контактов реле: |
||||||
|
максимальное коммутируемое напряжение, В |
400 (АC1), 300 (DC1) |
|||||
|
максимальный коммутируемый ток, А |
6,0 |
|||||
|
Габаритные размеры: |
||||||
|
Д110, мм |
136 х 80 х 85 |
|||||
|
Д111, мм |
216 х 80 х 85 |
|||||
|
Масса, не более, кг |
0,4 |
|||||
|
Степень защиты по ГОСТ 14254-96 |
IР65 |
Датчики-реле температуры ДР2 обеспечивают:
- непрерывное измерение температуры контролируемой среды;
- выдачу сигнала о превышении порогового значения измеряемой температуры - замыканием (размыканием) контактов реле;
- выдачу сигнала о снижении измеряемой температуры ниже порогового значения на величину гистерезиса (зона возврата) - размыканием (замыканием) контактов реле.
Датчики-реле ДР2 подразделяются на две группы по напряжению питания:
- до 30 вольт - ДР211 ААРЛ.433647.008-01, ДР212 ААРЛ.433647.008-02, ДР213 ААРЛ.433647.008-03;
- свыше 30 вольт - ДР221 ААРЛ.433647.008-11, ДР222 ААРЛ.433647.008-12, ДР223 ААРЛ.433647.008-13;
и на три группы по глубине погружения:
- 60 мм - ДР211 ААРЛ.433647.008-01, ДР221 ААРЛ.433647.008-11;
- 120 мм - ДР212 ААРЛ.433647.008-02, ДР222 ААРЛ.433647.008-12;
- 150 мм - ДР213 ААРЛ.433647.008-03, ДР223 ААРЛ.433647.008-13.

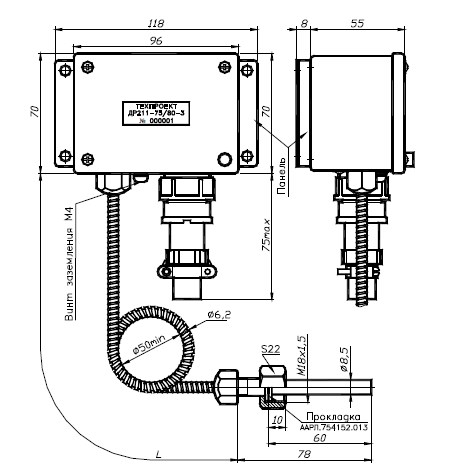

Рис.1 Схема габаритных размеров датчика-реле температуры ДР2
