Датчик-реле температуры Д11

7 990
Артикул:
10324
  • Описание
  • Гарантии

Датчик-реле температуры Д11 применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.

Датчики-реле температуры предназначены для установки:

  • на стационарных и используемых на железнодорожном транспорте компрессорных установках;
  • на стационарных дизелях и дизель-генераторах;
  • на дизелях и дизель-генераторах тепловозов;
  • на стационарных и используемых на железнодорожном транспорте установках холодильной техники;
  • на стационарных и используемых на железнодорожном транспорте отопительных установках;
  • на стационарных установках вентиляции.

Датчики-реле температуры Д11 обеспечивают:

  • непрерывное измерение температуры контролируемой среды;
  • выдачу сигнала о превышении порогового значения измеряемой температуры -  замыканием (размыканием) контактов реле у Д110 и размыканием контактов реле у Д111;
  • выдачу сигнала о снижении измеряемой температуры ниже порогового значения на величину гистерезиса (зона возврата) - размыканием (замыканием) контактов реле у Д110 и замыканием контактов реле у Д111.

Заменяет датчики-реле температуры ТАМ-102, ТР-ОМ5, Т32М, реле температуры КРМ.

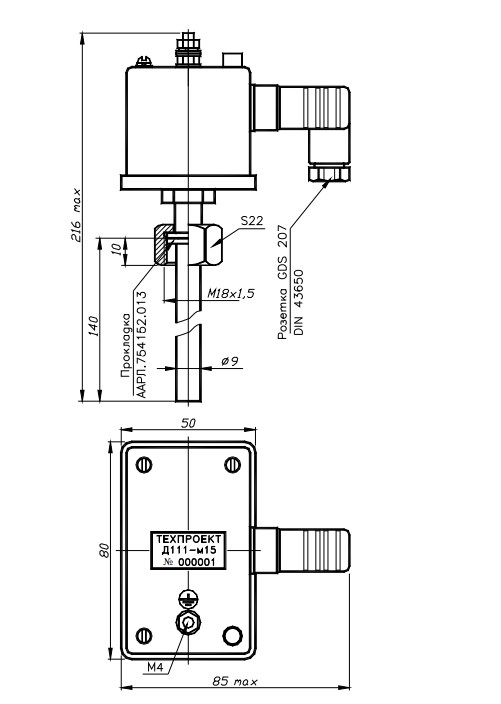

Рис.1 Схема габаритных размеров датчика Д-11

Рис.1 Схема габаритных размеров датчика Д-11

Условия эксплуатации

Сохраняет работоспособность в условиях воздействия:

  • температуры окружающей среды от -40 °С до +85 °С;
  • относительной влажности воздуха (95±3)% при температуре +40 °С;
  • вибрации в диапазоне частот от 10 до 100 Гц и ускорением до 10,0 g;
  • ударов с ускорением ±15,0 g;
  • магнитного поля напряженностью 400 А/м, образованного как переменным током частотой 50 Гц, так и постоянным током при любом направлении поля;
  • электростатических разрядов с амплитудой импульса напряжения 8 кВ;
  • радиочастотных электромагнитных полей в диапазоне от 30 до 500 МГц с напряженностью электрической составляющей поля 10 В/м.

Датчики-реле изготавливаются двух типов:

  • для измерения температуры жидкости и газообразных сред, у выходного реле перекидной контакт, глубина погружения 60 мм - Д110 ААРЛ.433647.007;
  • для измерения температуры жидкости и газообразных сред, у выходного реле нормально замкнутый контакт, глубина погружения 140 мм - Д111 ААРЛ.433647.007-01.

Температура срабатывания указывается при заказе. Ее величина может быть любой из диапазона измерения. В Д11 погружаемая часть датчиков изготовлена из латуни. Контролируемая среда
должна быть неагрессивная к латуни. По дополнительному требованию датчик может быть изготовлен из другого материала.

Глубина погружения датчика в контролируемую среду 60, 140 мм. Способ крепления Д11 - гайка М18. По дополнительному требованию присоединение датчика и глубина погружения могут быть изменены.

В настоящее время выпускаются следующие варианты исполнения:

  • Д110-15, Д110-50, Д110-115;
  • Д111-м15, Д111-8.

Структура условного обозначения

Д11Y-Х, где

  • Y – тип датчика, 0 или 1;
  • Х – температура срабатывания (уставка) в градусах.
  • Пример записи датчика-реле температуры Д110 ААРЛ.433647.007 с уставкой 115 °С:
  • Датчик-реле температуры Д110-115 ААРЛ.433647.007ТУ”.
  • Пример записи датчика-реле температуры Д111 ААРЛ.433647.007-01 с уставкой минус 15 °С:

Датчик-реле температуры Д111-м15 ААРЛ.433647.007ТУ”.

Комплект поставки

  • датчик-реле температуры Д11 ААРЛ.433647.007ТУ;
  • комплект монтажных частей;
  • паспорт.

Диапазон измеряемой температуры:*

-40…+120

Величина гистерезиса (зона возврата)*, °С

5

Погрешность измерения:*



            в диапазоне -10 … +85°С, °С

±1

            в остальном диапазоне, °С

±2

Напряжение питания, В

30…270 (АC или DC)

Потребляемый ток, не более, мА

50

Электрические параметры контактов реле:



       максимальное коммутируемое напряжение, В

400 (АC1), 300 (DC1)

       максимальный коммутируемый ток, А

6,0

Габаритные размеры:



            Д110, мм

136 х 80 х 85

            Д111, мм

216 х 80 х 85

Масса, не более, кг

0,4

Степень защиты по ГОСТ 14254-96

IР65

Гарантийное обслуживание
