Датчик-реле ДРТ-Ж-75
Датчик-реле температуры ДРТ-Ж-75 служат для осуществления непрерывного измерение температурных режимов газов и жидкости. Процесс измерений сопровождается сигнализированием о превышении или снижении значения температуры за установленный порог, а также замыканием либо размыканием релейных контактов. Датчики могут производиться с фиксированными уставками, значения которых находятся в интервале температур от -400С до +1200С.
Область применения
Температурные датчики ДРТ-Ж-75 предназначаются для установки на стационарных холодильных установках, отопительных системах, а также на тех, которые устанавливаются на ЖД-транспорте. Кроме этого, ДРТ-Ж-75 могут входить в состав автоматизированных систем управления, для которых исходным параметром является значение температуры.
Благодаря датчикам можно полностью автоматизировать некоторые промышленные процессы, а также создать эффективные системы защиты оборудования от перегрева.
Конструкционное исполнение
Релейные датчики ДРТ-Ж-75 включают в состав своей конструкции корпус, внутри которого установлена печатная плата с электронными элементами. С помощью соединителя к корпусу датчика крепится тонкостенная латунная гильза, которая контактирует с измеряемой средой. Внутри этой гильзы расположен температурный преобразователь.

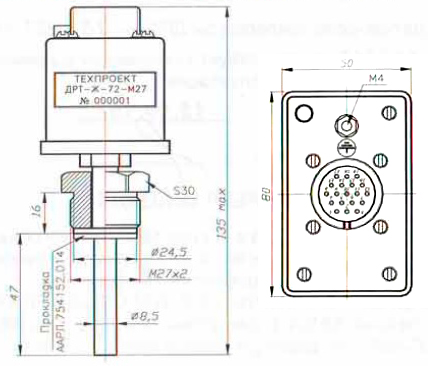

Габаритные размеры датчика-реле ДРТ-Ж-75
Принцип работы датчика заключается в непрерывном измерении температуры контролируемой среды и срабатывании электронной схемы при достижении фиксированной температурной уставки. Это впоследствии приведет к переключению контактов выходного реле. Возврат реле в исходное состояние выполняется автоматически после снижения температуры среды ниже уровня используемой уставки на величину, равную температурному гистерезису.

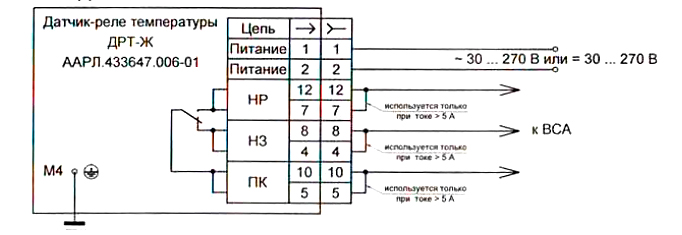

Схема подключения датчика-реле температуры ДРТ-Ж
Технические характеристики
|
Возможная величина температурной уставки: |
-400С….+1200С. |
|
Величина температурного гистерезиса: |
50С |
|
Величина погрешности измерений: -в диапазоне до +850С: -при Т>+850С: |
10С 20С |
|
Питающее напряжение: |
от 30 до 270 В (переменный/постоянный ток) |
|
Величина тока потребления: |
50 мА |
|
Коммутационное напряжение и ток на релейных контактах: |
~400 В =300 В 10 А |
|
Коммутационная мощность: |
~2,7 кВт =0.384 кВт |
|
Температуры внешней среды: |
от -400С до +850С |
|
Показатель защищенности датчика: |
IP65 |
|
Габаритные параметры: |
80х135х50 мм |
|
Вес устройства: |
400 г |
Обозначения при заказе
ДРТ-Ж-Х-Y, где
- ДРТ-Ж – тип датчика;
- Х – температура срабатывания (уставка) в градусах;
- Y – для ДРТ-Ж присоединение (М18, М24, М27).
Пример записи датчика-реле температуры ДРТ-Ж ААРЛ.433647.006-01 со штуцером М27 и уставкой 75 °С:
- Датчик-реле температуры ДРТ-Ж-75-М27 ААРЛ.433647.006ТУ.
Комплектация
- датчик-реле типа ДРТ-Ж;
- герметизирующая прокладка;
- коммутационная розетка;
- паспорт.
