Датчик оборотов для турбодетандеров КК2010, КК2026

34 400
Артикул:
9736
  • Описание
  • Гарантии

Датчик оборотов КК2010.00.500 используются в конструкции турбодетандеров КК2010, КК2026.

Конструкция

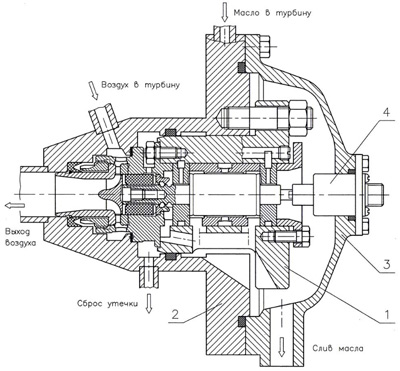

Турбодетандер 1 установлен в гнезде ВРУ 2. Снаружи детандер закрыт крышкой 3, в центре которой размещён датчик оборотов 4. Здесь магнитопровод датчика «заходит» на хвостовик вала детандерана глубину 2-3 мм. Следует признать, что данная конструкция не совсем удачная, т.к. установочные радиальные зазоры между магнитопроводом датчика и хвостовиком вала составляют около 0,16 мм – это чрезвычайно мало (!), более того, конструкция такова, что этот зазор нерегулируется. Поэтому возникает большая вероятность контакта датчика и вала в случае даже незначительного перекоса крышки или самого датчика при монтаже. В случае такого контакта датчика с хвостовиком вала при большой частоте вращения ротора могут выйти из строя подшипниковые узлы турбодетандера. В итоге : малые установочные зазоры датчика заметно снижают надёжность работы как датчика , так и самого детандера.

Каркас катушки датчика изготовлен из текстолита, эбонита, или из другого похожего материала, катушка намотана эмалированным проводом типа ПЭВ Ø0,05 мм. Данный детандер имеет масляные подшипники скольжения, поэтому датчик постоянно находится в «масляной ванне». Как следствие, масло проникает во внутреннюю полость датчика, что, однако, не влияет на его работоспособность. Чтобы масло не проникало на электрический разъём кабеля, на корпусе датчика установлен герметичный разъём (вилка 2РМГ14Б4Ш1Е2Б) и уплотнительное резиновое кольцо. В данной конструкции осуществлено оригинальное исполнение лысок для измерения, а именно, лыски расположены на радиальной поверхности, но на хвостовике вала турбодетандера. .

При установке датчика сердечник «заходит» во внутреннее отверстие в хвостовике вала на 2-3 миллиметра, а две «подковы» магнитопровода располагаются над внешней радиальной поверхностью хвостовика вала. В итоге формы ЭДС генерируемых импульсов датчика, по сути, такие же, как и при радиальном расположении лысок.

Рис.1. Схема размещения датчика оборотов КК2010.00.500 в ВРУ
Рис.1. Схема размещения датчика оборотов КК2010.00.500 в ВРУ

Технические характеристики

Параметры Значение
Установочный зазор, мм 0,3*
ЭДС, вольт 0,8 - 1,5**
Сопротивление пост. току 140±20
Мин частота вращения тыс. об/мин 4 - 6
Макс. частота вращения тыс. об/мин 200***
Пред. температура датчика, °С 100
Габариты датчика, мм Ø58х65
  • *Установочный зазор датчика – расчётный , зазор нерегулируется.
  • **Указанный уровень ЭДС при частоте вращения ротора 100 тыс.об/мини установочном зазореΔ≈0,6 мм (для датчика No 1 – при установочном зазоре≈0,3 мм).
  • ***Подтверждённая предельная «верхняя» частота вращения ротора, регистрируемая индукционным датчиком.
