Блок питания специальный предназначен для питания электромагнитов постоянного тока таких как КЭП; УИМ, соленоидов, контакторов и т.д., работающих в режиме форсировки.
Блок питания БПС-2 разработан в 2016 году взамен морально устаревшего БПС-1.
Блок БПС-2 имеет в своем составе защиту от ЭДС самоиндукции электромагнита, защиту от короткого замыкания.
При подключении БПС-2 к сети переменного тока на его выход, т.е. на электромагнит, в первый момент времени подается полное выпрямленное напряжение питающей сети, а затем напряжение снижается. Такая схема работы повышает тяговое усилие и надежность срабатывания и снижает нагрев электромагнита и потребление электроэнергии.
Длительность импульса форсировки можно изменить по согласованию с изготовителем, регулировка происходит с помощью специального переключателя на плате.
Конструкция блока:
- Блок надёжно изолирован и защищен металлическим корпусом. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
- Степень защиты блока питания - IP40 по ГОСТ 14254.
- Вид климатического исполнения - УХЛ категории размещения 2.
- Подключение блока к электромагниту осуществляется через розетку ШР20П4Г8. Подключение блока к питающей сети осуществляется через вилку ШР20П4Ш8; вилка и розетка входят в комплект блока БПС-2.
- Блок БПС-2 питается от сети переменного тока 220 В или 380 В частотой 50Гц.
Основные технические параметры блока
| Наименование параметров |
Значение параметров для блока |
||
| БПС-2(П)-20-220/14-УХЛ2 | БПС-2-10-220/24-УХЛ2 | БПС-2(П)-40-380/24-УХЛ2 | |
| 1. Максимальный ток форсировки, А | 20 | 10 | 40 |
| 2. Номинальное напряжение питающей сети, В, 50 Гц |
∼220 | ∼380 | |
| 3. Номинальное импульсное напряжение форсировки, В |
–220 | –380 | |
| 4. Номинальное напряжение удержания, В | 14 | 24 | |
| 5. Максимальный ток удержания, А | 1,5 | 0,8 | 2 |
| 6. Длительность импульса форсировки, с | 1,0 ... 4,0 | ||
| 7. Потребляемая мощность электромагнита, подключенного к блоку БПС-2, не более, Вт, в режиме: |
|||
| - форсировки | 4400 | 2200 | 10500 |
| - удержания | 20 | 20 | 60 |
| 8. Масса блока, не более, кг | 1,8 | 1,8 | 3 |

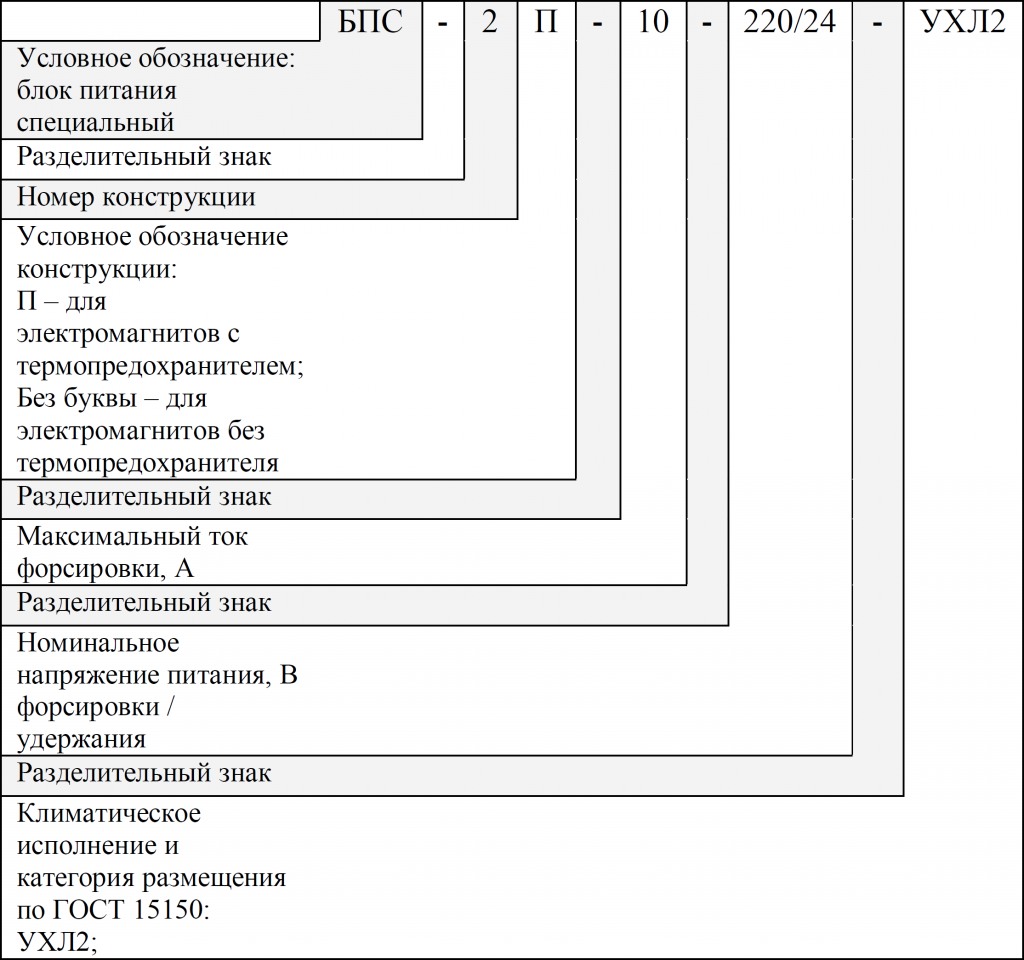

Структура условного обозначения блоков питания БПС-2
Таблица соответствия для замены блоками питания БПС-2 устаревших блоков питания БПС-1
| Тип блока БПС-2 | Подключаемые электромагниты | Аналог устаревшего блока БПС-1 |
| БПС-2(П)-20-220/14-УХЛ2 | КЭП-350 220В | БПС-1-25-20 УХЛ4 220/14 |
| БПС-2-10-220/24-УХЛ2 | УИМ-0331; УИМ-0321; УИМ-0221 | БПС-1-25-20 УХЛ4 220/24 |
| БПС-2(П)-40-380/24-УХЛ2 | КЭП-350 380 В; КЭП-500 380В; КЭП-800 380 В; КЭП-1000 380В; КЭП-1300 380В |
БПС-1-40-20 УХЛ4 380/24 |

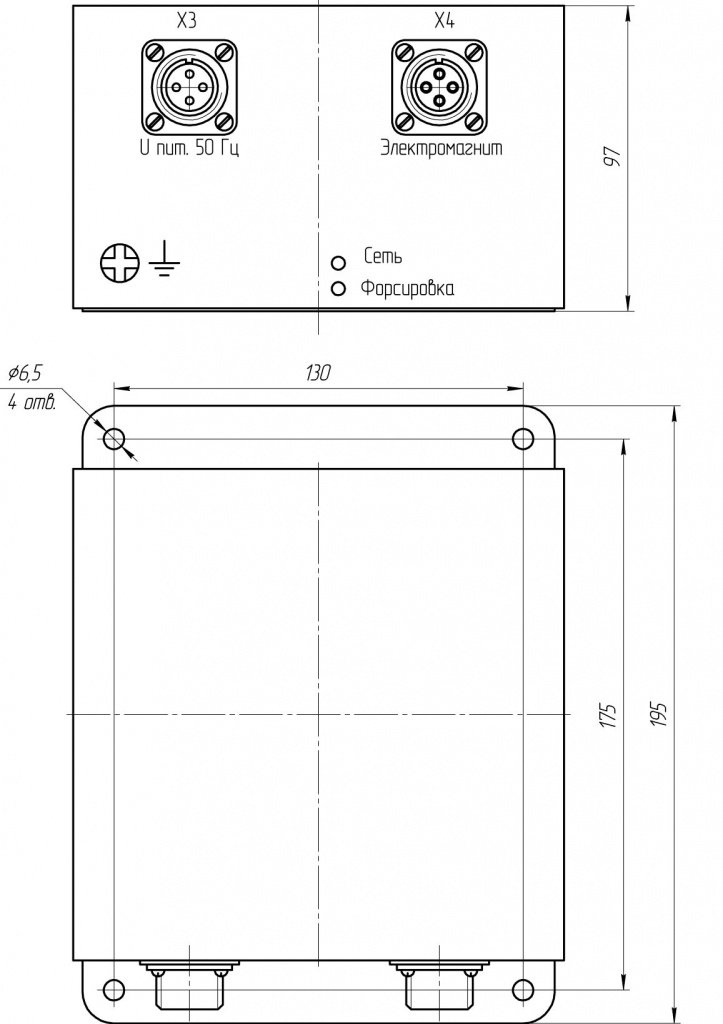

Габаритные и присоединительные размеры блока питания БПС-2
