Блок зажимов БЗН

Блок зажимов наборных БЗН представляет собой комплектующее устройство для использования в составе стационарных электрифицированных установок. С помощью этого электромеханического узла осуществляется коммутация и ответвление проводников из меди и алюминия в электрических цепях, используемых для питания различного промышленного оборудования. Эти коммутационные платформы могут использоваться в цепях с переменными токами от 6 В до 0,66 кВ (50/60Гц) или с постоянным током напряжения от 6 В до 0,44 кВ.

Конструкционные особенности и использование

Блок зажимов БЗН собран на единой платформе, представляющей собой монтажную рейку. На ней расположены соответствующие коммутационные зажимы в прочных пластиковых корпусах. Количество зажимов в блоке может варьироваться от 1 до 4. По индивидуальному заказу допускается любое количество зажимов в выпускаемом блоке.

Используемые в блоках зажимы допускают два варианта подключений проводников – под винт или под пайку. К зажимам под винт могут присоединяться одна или две одно- или многопроволочные алюминиевые либо медные жилы с сечением от 0.35 до 185 мм2.

Зажимы под пайку допускают возможность подсоединения нескольких жил, общее сечение которых не превышает максимально возможного сечения одного зажима или блока. Таким способом можно крепить только одно- либо многожильные проводники из меди.

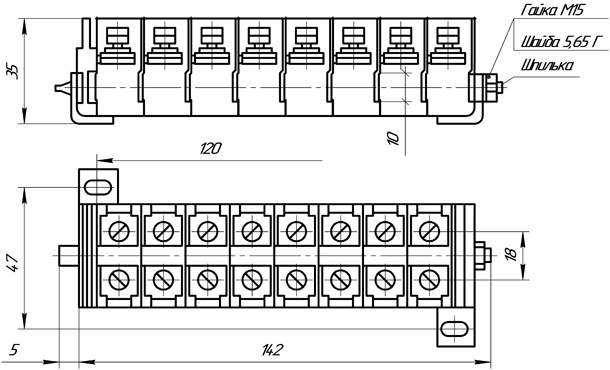

рис. 1 - Схема блока зажимов БЗН

Подходящие эксплуатационные условия

Блоки БЗН предназначены для использования в закрытых помещения, среда которых является невзрывоопасной и не содержит агрессивных примесей и токопроводящей пыли. Также исключается воздействие на конструкцию устройства прямых солнечных лучей.

Верхний предел температуры для климатического исполнения "У" составляет 550С. а для "Т" – 600С. Соответственно показатели влажности могут быть 80% при Т=200С и 98% при Т=270С. Имеющиеся модификации блоков успешно могут работать и при условиях, отвечающих УХЛ.

Технические характеристики
