Блок выпрямителя БВ-М УТС 188.00.00.00 предназначен для питания устройств автоматики и телемеханики, а также питания релейной аппаратуры линейных устройств автоблокировки на железнодорожном транспорте.

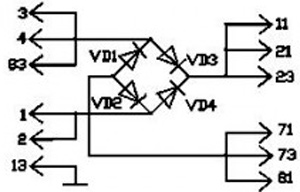

Рис.1. Схема электрическая принципиальная БВ-М 188.00.00.00

Технические характеристики

Параметры	Значения
Степень защиты блока, обеспечиваемая оболочкой,	ІР30 по ДСТУ EN 60529:2018
Габаритные размеры	не более 112×87×200 мм
Масса	не более 0,7 кг
Входное напряжение	от 20 В до 230 В частотой 50 Гц
Максимальный ток нагрузки	не более 5 А
Допускаемое отклонение выходного напряжения от подведенного при изменении тока нагрузки от 5,0 А до 1,25 А	не более ± 15 %

Условия эксплуатации

Блок БВ-М предназначен для работы при температуре окружающего воздуха от минус 40 °С до плюс 60 °С (вид климатического исполнения У (N), категория размещения 2 (эксплуатация под навесом или в неотапливаемых помещениях со свободным доступом наружного воздуха) по ГОСТ 15150-69).
