Блок выдержки времени малогабаритный штепсельный цифровой БВМШ-Ц2 (маркировка УТС 324.00.00.00) используется для осуществления выдержки времени в устройствах автоматики, телемеханики в схемах с исполнительным реле НМШ2-900 и диагностическим выходом, используемым при наличии диагностической аппаратуры для дистанционного контроля параметров блока .

Эксплуатация

Блок БВМШ-Ц2 остается работоспособным при воздействии:

температуры окружающего воздуха от минус 40 до плюс 60 °С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).

Значение выдержки времени

Разряд времени	Время выдержки, с,± 3 %	Перемычки между контактами
1 Секунды	0	1-12
	2	1-11
	4	1-13
	6	1-22
	8	1-21
2 Десятки секунд	0	2-32
	10	2-31
	20	2-33
	30	2-42
	40	2-41
	50	2-43
3 Минуты	0	3-52
	60	3-51
	120	3-53
	180	3-62
	240	3-61
	300	3-63

Примечание:

Каждая выдержка времени задается только тремя перемычками, по одной в каждом разряде: секунды, десятки секунд и минуты.
Блок БВМШ-Ц2 не срабатывает:– при появлении дополнительной перемычки;– при задании тремя перемычками нулевых значений выдержки времени. 3 Время установленной выдержки равно алгебраической сумме выдержек, заданных каждой перемычкой. При обрыве перемычки в любом из разрядов, время задается максимальным значением для данного разряда.

Технические характеристики

Конструкция блока обеспечивает установку в штепсельные розетки реле НМШ.
Степень защиты блока обеспечиваемая оболочкой, – ІР30 по ГОСТ 14254.
Габаритные размеры – не более 112х87х200 мм.
Масса – не более 0,6 кг.
Напряжение питания – от 9,6 до 32,4 В от источника постоянного тока.
Потребляемый ток – не более 0,14 А.
Контакты диагностического реле (выводы 4, 83) коммутируют постоянный или переменный ток величиной не более 0,2 А напряжением 24 В.
Диагностическое реле срабатывает при дистанционном контроле работоспособности блока БВМШ-Ц2 или длительности установленной выдержки времени в соответствии с заданными параметрами блока.

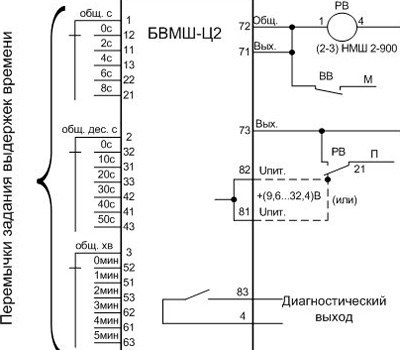

Рис. 1. Схема внешних подключений блока БВМШ-Ц2, где:

РВ – реле выдержки (ОВ, МВ, ПВ, ИВ и др.);

ВВ – реле включения выдержки.
