Блок управления сушильной камерой
Блок управления сушильной камерой для производства макаронных изделий используется для управления температуры и влажности воздуха в сушильных камерах на протяжении всего цикла производства макаронных изделий.
Особенности конструкции
Блоки управления комплектуются и эксплуатируются совместно с датчиками влажности воздуха Honeywell и датчиками температуры ТСМ 50. Имеется возможность подключения реверсивного пускателя управления вентилятором обдува внутри камеры. Также, имеется возможность ввода 10-ти программ из 5ти этапов, в которых устанавливается:
- Продолжительность этапа, в часах
- Время работы вентилятора обдува в обе стороны
- Время пауза в работе вентилятора
- Температура в сушильной камере
- Влажность воздуха в сушильной камере
Технические характеристики
|
Параметры |
Значение |
|
|
Питающая сеть, В |
220 ±10 % |
|
|
Ток коммутации выходов при 220 В, А |
0,5 |
|
|
Потребляемая мощность, Вт |
15 |
|
|
Каналы регулирования, шт: |
||
|
Влажности |
1 |
|
|
Температуры |
||
|
Погрешность измерения, %: |
||
|
Влажности |
3 |
|
|
Температуры |
1 |
|
|
Количество, шт: |
||
|
Программ |
10 |
|
|
Этапов в программе |
5 |
|
|
Уровень измерения и регулирования: |
||
|
Влажности, % |
0 - 100 |
|
|
Температуры, °C |
0 - 90 |
|
|
Градуировка температурного датчика, М |
50 |
|
|
Диапазон установки времени: |
||
|
Этапа, ч |
24 |
|
|
Работы и паузы вентилятора, мин |
60 |
|
|
Дискретность установки времени: |
||
|
Этапа, |
0,1 |
|
|
Паузы и работы вентилятора, мин |
1 |
|
|
Дискретность значения установки задатчиков |
||
|
Влажности, % |
1 |
|
|
Температуры, °C |
||
|
Масса , кг |
1,2 |
|
|
Размеры, мм |
130х215х80 |
|

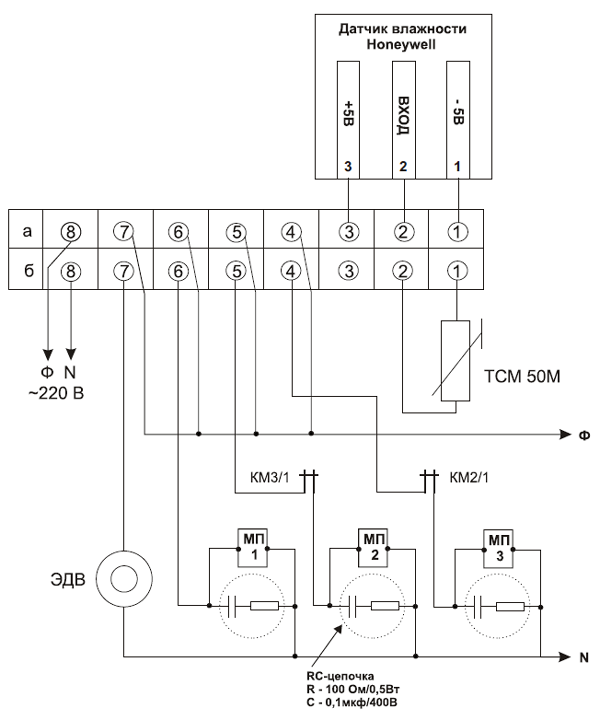

Схема подключения
- ЭДВ - однофазный электродвигатель от 10 до 100 Вт, который включается при превышении заданного значения влажности в камере.
- МП1 - магнитный пускатель для управления тэнами
- МП2 и МП3 - реверсивные пускатели управления вентилятором для перемешивания воздуха в камере.
Комплектность
- Блок управления сушильной камерой для производства макаронных изделий - 1 шт,
- Паспорт и руководство по эксплуатации - 1 экз,
- Датчик влажности Philips - 1 шт,
- Разьемы - 2 шт.
