Блок управления БУС-31

Блоки БУС-31 являются одноканальными модулями управления симисторами, через которые поддерживается регулировка мощности активной нагрузки. С помощью таких регуляторов можно эффективно менять величину рабочей мощности электрических нагревательных систем, а также автоматически поддерживать требуемую температуру для реализации технологических процессов.

Область применения

Блоки управления БУС-31 рассчитаны для использования на предприятиях следующих промышленных отраслей:

• энергетика;
• машино- и приборостроение;
• металлургия;
• химическая отрасль.

БУС-31 при использовании на перечисленных выше предприятиях могут применяться как отдельные устройства-регуляторы или входить в состав комплексных АСУТП.

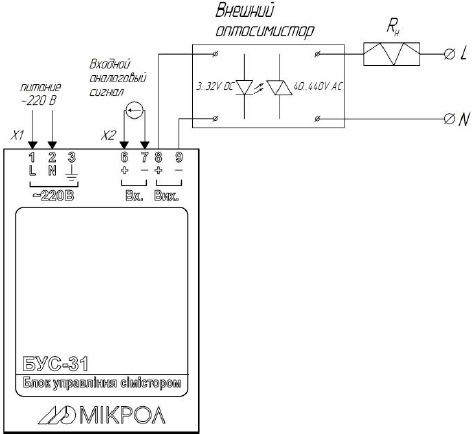

Рис.1 - схема внешних соединений блока БУС-31

Конструкционные особенности

Блоки управления симистором БУС-31 являются одноканальными управляющими системами, выполненными в удароустойчивых пластмассовых корпусах. Лицевая часть корпуса имеет на своей поверхности светодиодную индикацию, информирующую о наличии питающего напряжения. Также на передней панели блока есть графические маркировочные данные и информация о том, как подключать блок в электрическую цепь.

Для коммутации устройства используются клеммные разъемы верхней панели корпуса БУС-31. Чтобы установить блок в рабочем месте применяется стандартный DIN-рельс, к которому устройство крепится с помощью зажимов задней стенки корпуса.

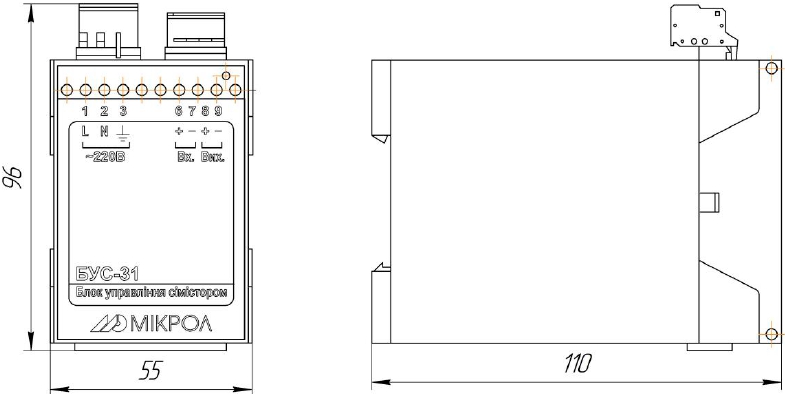

Рис.2 - схема габаритных размеров БУС-31

Функционирование блока

БУС-31 осуществляют управление симисторами с помощью фазового метода с применением линейного закона. Сущность этого метода заключается в том, что осуществляется изменение величины угла открытия симистора. Вследствие этого на подключенную нагрузку подаются не полные синусоиды, а только их определенная часть, которая зависит от величины угла открытия симисторной системы. Благодаря этому удается менять номинальную величину рабочего напряжения на нагрузке и регулировать таким способом значение мощности на подключенных активных нагрузках.

Блок управления отличается высокой точностью установки угла и соответственно регулировкой величиной мощности – показатель погрешности не превышает 10%. Это удалось реализовать благодаря использованию системы гальванической изоляции между системой питания, а также входом и выходом.

Технические характеристики

Эксплуатационные условия

БУС-31 по устойчивости к климатическим факторам отвечают группе В4. Это предусматривает возможным их использование при температурах воздушной среды от -40ºС до +70ºС. Среда должна быть токонепроводящей и невзрывоопасной, а также не содержать в своем составе агрессивных примесей, способных повредить контактные элементы и изоляцию.

Обозначение при заказе

БУС-31-A, где:

• А - код аналогового входа:
  • 1 – постоянный ток от 0 мА до 5 мА;
  • 2 – постоянный ток от 0 мА до 20 мА;
  • 3 – постоянный ток от 4 мА до 20 мА;
  • 4 – напряжение постоянного тока от 0 В до 10 В.
