Блок управления БУС-11
Блок управления БУС-11 представляет собой электронный блок управления включением симистора и длительностью его пребывания во включенном состоянии. Благодаря этому модулю можно поддерживать процесс регулировки величины мощности активной нагрузки с использованием числового метода и управляющих аналоговых сигналов (токового и напряжения).
Область использования
Блоками управления БУС-11 комплектуются АСУТП предприятий металлургической, химической, энергетической и других промышленных отраслей. Кроме комплексного использования блоки этой серии могут успешно работать и как автономные устройства, управляющие отдельными технологическими процессами.

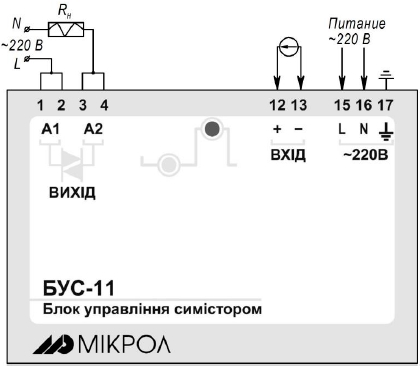

Рис.1 - схема внешних соединений БУС-11
Функционирование блока
Блок управления симистором БУС-11 для выполнения своих функциональных задач использует числоимпульсный метод. Использование этой методики предусматривает управление с помощью аналогового сигнала, который определяет момент включения симистора и длительность пребывания его во включенном положении. Продолжительность включенного состояния определяется числом периодов сети питающего напряжения на нагрузке, которые можно менять в трех диапазонах: I – до 125, II – до 250 и III – до 350. Чем больше число выбранных периодов, тем меньшим может быть шаг регулирования и тем выше разрешающая способность измерительной системы. В качестве внешних сигналов, подаваемых на вход БУС-11, используется токовый сигнал в диапазоне от 0 до 20 мА и сигнал напряжения в интервале значений от 0 до 10 В.
Применение числоимпульсного метода имеет свои преимущества, которые заключаются в том, что переключение симисторной системы осуществляется при прохождении нулевого напряжения без создаваемых помех электромагнитного типа.
Конструкционные особенности
БУС-11 производятся в удароустойчивых пластиковых корпусах, внутри которых установлена функциональная часть системы управления. Для подключения блока к внешней электрической цепи используются специальные клеммные разъемы, установленные на верхней крышке корпуса устройства.
На лицевой стороне БУС-11 располагаются индикаторы, свидетельствующие о наличии рабочего напряжения в цепи, а также о разомкнутом и замкнутом состоянии внутреннего симистора. Кроме индикаторов тут прикреплена полупрозрачная панель с нанесенной на нее информацией о подключении блока и его маркировочное обозначение.

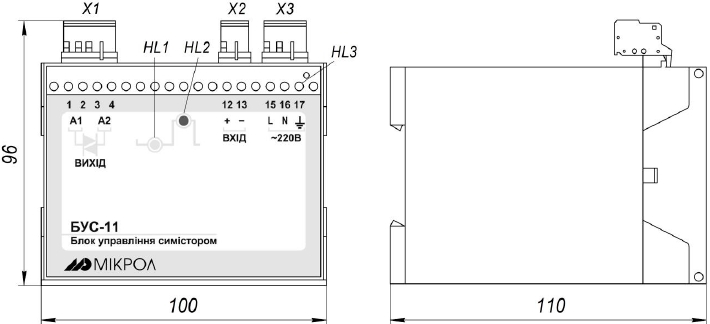

Рис.2 - схема габаритных размеров блока
Технические характеристики
Параметр |
Значение параметра |
Количество каналов, шт |
1 |
Тип входного аналогового сигнала |
Унифицированные (ГОСТ 26.011-80): 0-5 мА (Rвх = 200 Ом) 0-20 мА (Rвх = 50 Ом) 4-20 мА (Rвх = 50 Ом) 0-10 В (Rвх = 20 кОм) |
Количество периодов для: |
|
I диапазона |
125 (период 2.5 сек) |
II диапазона |
250 (период 5 сек) |
III диапазона |
350 (период 7 сек) |
Разрешение для, %: |
|
I диапазона |
1 |
II диапазона |
0,4 |
III диапазона |
0,3 |
Тип выхода |
- внутренний симистор со встроенным контролем нулевого напряжения фазы - внешний симистор |
Максимальное напряжение коммутации переменного (действующее значение) или постоянного тока, В |
600 |
Максимальный ток нагрузки выхода, А |
40 |
Номинальная мощность на нагрузке, кВ·А |
10 |
Нелинейность преобразования, % |
не более 10 |
Метод управления симистором |
числоимпульсный |
Напряжение питания, В |
220 (от 187 до 242) |
Потребляемая мощность, В·А |
3 |
Гальваническая изоляция |
трехуровневая (вход, выход, питание) |
Габариты, мм |
96х100х110 |
Вес, кг |
0,55 |
Эксплуатационные условия
Блоки управления БУС-11 по стойкости к климатическим воздействиям отвечают оборудованию группы В4. Их эксплуатация предусматривается при температурах от -40ºС до +70ºС в токонепроводящей и неагрессивной среде. По защищенности от проникновения влаги и пыли устройство отвечает уровню IP30.
Обозначение при заказе
БУС-11-А-B, где:
- А - код входного сигнала:
- 1 – постоянный ток от 0 мА до 5 мА;
- 2 – постоянный ток от 0 мА до 20 мА;
- 3 – постоянный ток от 4 мА до 20 мА;
- 4 – напряжение постоянного тока от 0 В до 10 В.
- B - Количество периодов питающего напряжения на нагрузке при стопроцентном входном сигнале:
- 1 – I диапазон – 125;
- 2 – II диапазон – 250;
- 3 – III диапазон - 350.
