Блок управления модели БУ-2ТМ – это устройство, которое произведено для непосредственного управления тестомесильными двухскоростными машинами.
Блок БУ-2ТМ в большинстве случаев используется в машинах таких моделей:
- Л4-ХТ2В;
- А2-ХТЮ;
- Л4-ХТЮ.
Конструкционные особенности
Блок БУ-2ТМ по своей конструкции напоминает электронный блок, на передней части которого расположены табло для отображения текущего/заданного временного значения и кнопки для регулирования тестомесильной двухскоростной машиной.
Разъём для подключения блока БУ-2ТМ к машине находится на задней части конструкции.

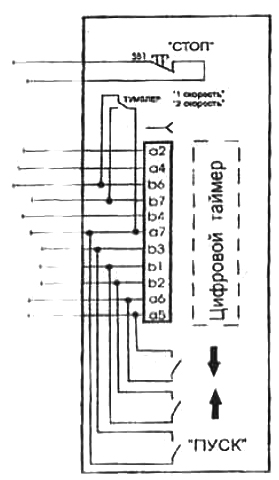

рис.1 - Схема подключения блока управления БУ-2ТМ
Технические характеристики
|
Параметры |
Значение параметра |
|
Количество каналов управления |
3 |
|
Дискретность установки времени, мин |
1 |
|
Временной диапазон, мин. |
1÷30 |
|
Напряжение питания, В |
36 |
|
Ток управления при 36В, 50Гц, А, не более |
2 |
|
Диапазон рабочих температур, С |
0÷ +50 |
|
Время хранения значений заданных интервалов времени, час, не более |
48 |
|
Габаритные размеры, мм |
193х125х95 |
|
Масса, кг, не более |
0,6 |
