Блок силового кодирования БСК-1 служит для коммутации нагрузки в виде ламп и (или) светодиодов в соответствии с входным сигналом управления, формируемым датчиком импульсов типа ДИМ (или аналогичным).

Эксплуатация

Блок силового кодирования БСК-1 остается работоспособным при воздействии:

температуры окружающего воздуха от минус 40 до плюс 60 °С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).

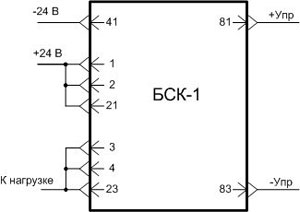

Рис.1. Внешние подключения блока БСК-1

Технические характеристики

Параметры	Значения
Напряжение питания	(24 ± 4,8) В от источника постоянного тока (выпрямитель без фильтра) или источника переменного тока частотой 50 Гц
Напряжение, коммутируемое блоком	(24 ± 4,8) В постоянного тока (выпрямитель без фильтра) или переменного тока частотой 50 Гц
Потребляемый ток	не более 100 мА
Номинальный коммутируемый постоянный ток	10 А
Номинальный коммутируемый переменный ток	7 А
Порог срабатывания защиты от короткого замыкания по постоянному току	19 ± 3,8 А
Порог срабатывания защиты от короткого замыкания по переменному току	14 ± 2,8 А
Вход управления – униполярный импульсный или постоянный ток напряжением	24 ± 4,8 В
Входное сопротивление входа управления	не менее 2 кОм при напряжении 24 В
Степень защиты	ІР30 по ГОСТ 14254
Габаритные размеры	не более 112х87х200 мм
Масса	не более 0,5 кг
