Блок реле БР4-4

Форма заявки
Наличие: в наличии есть
Артикул:
10368
Руководитель отдела продаж

Буду рад ответить на все Ваши вопросы по продукции.

Вы можете связаться со мной:

Фото менеджера
  • Описание
  • Документация
  • Гарантии

Блок реле БР4-4 предназначен для расширения функциональных возможностей ППКП «АРТОН-04П», «АРТОН-08П» и обеспечения гальванической развязки выходных сигналов ППКП.

Комплект поставки

Обозначение Наименование Кол-во Примечание
МЦИ 425691.001 Блок реле БР4-4 1
МЦИ 425691.001ПС Паспорт 1
  Фиксатор межплатный 3

Исполнение

Блок реле БР4-4 может использоваться для передачи сигналов на ПЦН, управления сигналами оповещения и т.п.

Блок состоит из четырех реле, каждое из которых может функционировать как нормально замкнутое (NC) или нормально разомкнутое (NO) в зависимости от положения соответствующей перемычки JP1-JP4.

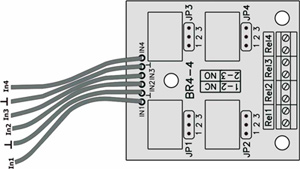

Рис.1. Внешний вид БР4-4 и назначение выводов
Рис.1. Внешний вид БР4-4 и назначение выводов

Технические характеристики

Параметры Значения
Габаритные размеры не более 50х60х20 мм
Масса не более 0,2 кг
Количество реле 4
Максимальное коммутируемое напряжение 36 В
Максимальный коммутируемый ток 0,5 А
Время срабатывания контактов реле 3 мс
Время отпускания контактов реле 2 мс
Механическая прочность контактов: 100x10^6 циклов
Документация

Гарантийное обслуживание

Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!

Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.

Гарантия перестает быть действительной в случаях:

  • несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
  • наличия механических повреждений на изделии, а также следов воздействия химических веществ;
  • отсутствия гарантийного талона на изделие у клиента.
