Блок реле БР32-4

Форма заявки
Наличие: в наличии есть
Артикул:
10370
Руководитель отдела продаж

Буду рад ответить на все Ваши вопросы по продукции.

Вы можете связаться со мной:

Фото менеджера
  • Описание
  • Документация
  • Гарантии

Блок реле БР32-4 состоит из четырех реле, каждое из которых может функционировать как нормально замкнутое (NC) или нормально разомкнутое (NO) в зависимости от подсоединения к соответствующим контактам клеммников и может используется для расширения функциональных возможностей приборов приемно- контрольных пожарных «АРТОН-32П», «АРТОН-16П» и обеспечения гальванической развязки выходных сигналов ППКП.

Комплект поставки

Обозначение Наименование Количество Примечание
МЦИ.425691.003 Блок реле БР32-4 1
МЦИ.425691.003 ПС Паспорт 1
  Фиксатор межплатный 4

Размещение и монтаж

Блок реле БР32-4 необходимо производить сверху на блок ввода вывода (БВВ) при помощи межплатных фиксаторов, входящих в комплект поставки БР.

Подключение БР к БВВ ППКП производится посредством шлейфа БР, при этом входы «1» - «4» могут подключаться к любой клемме «+» выходных ключей «Out1» - «Out8» БВВ, а вход «5┴» – к любой клемме «-» этих же ключей БВВ.

Функционирование каждого реле определяется активностью подключенного к ее входу выходного ключа БВВ и выбором соответствующего контакта реле: нормально-замкнутого (NC), либо нормально-разомкнутого (NO)

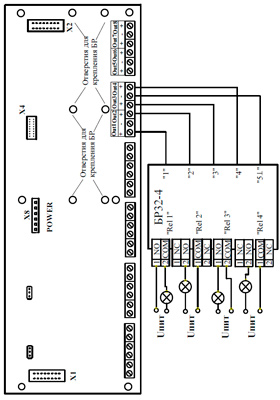

Рис.1. Схема подключений устройств через блок БР32-4 к ППК «АРТОН-32П» (блок БВВ)
Рис.1. Схема подключений устройств через блок БР32-4 к ППК «АРТОН-32П» (блок БВВ)

Технические характеристики

Параметры Значения
Габаритные размеры не более 32х120х20 мм
Масса не более 0,3 кг
Количество реле 4
Максимальное коммутируемое напряжение 36 В
Максимальный коммутируемый ток 0,5 А
Время срабатывания контактов реле 3 мс
Время отпускания контактов реле 2 мс
Механическая прочность контактов: 100x10^6 циклов
