Блок питания БПШ-МТ служит для питания устройств автоматики и телемеханики, а также питания релейной аппаратуры линейных устройств автоблокировки на железнодорожном транспорте.

Эксплуатация

Блок питания БПШ-МТ остается работоспособным при воздействии:

температуры окружающего воздуха от -40 до +60 °С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).

Электрические параметры блока

Номинальное напряжение переменного тока на входе блока БПШ-МТ, В	Перемычки, между контактными выводами штепсельной розетки	Постоянное напряжение на выходе блока БПШ-МТ, В	Выпрямленный ток нагрузки, мА	Напряжение переменной составляющей нагрузки, В, не более
220	73-32, 53-12	от 15,2 до 16,8	100	8,0
	73-51, 53-12	от 19,0 до 21,0	100	8,0
	73-71, 53-12	от 57,0 до 63,0	50	7,0

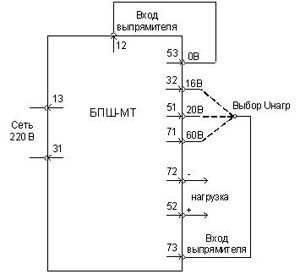

Рис.1. Внешние подключения блока БПШ-МТ

Технические характеристики

Параметры	Значения
Установка	в штепсельную розетку реле НМШ
Степень защиты	ІР30 по ГОСТ 14254
Габаритные размеры	не более 112х87х200 мм
Масса	не более 0,65 кг
Термопредохранитель, срабатывает в пределах температуры	от 125 до 135 °С при перегрузке блока и нагревании магнитопровода трансформатора
Максимальная рабочая температура обмоток при номинальной нагрузке при работе реакторов	не более 155 °С (класс нагревостойкости F по ГОСТ 8865)
