Блок питания БПС-7 используется в качестве устройства для преобразования переменного монофазного напряжения 220 В в устойчивое напряжение +-5, +-12, +-15В и неустойчивое - +24 В.
Устройство БПС-7 отлично исполняет все функции блоков питания контроллеров модели ЛОМИКОНТ модификаций 110, 112, 120, 122 и модели РЕМИКОНТ аналогичных модификаций . Конструктивно блок БПС-7 произведен на базе старых моделей устройства - БПС-5. Предназначен для замещения прибора БПС-5

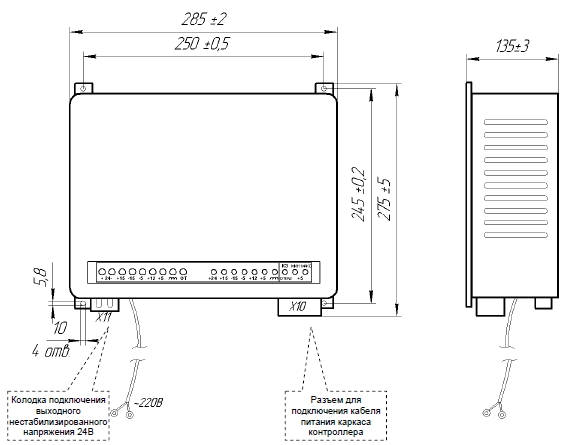

Схема габаритных размеров ПБС-7
Технические характеристики
|
Питание устройства: - напряжение - частота |
220 (+22/-33) В 50 (+-1) Гц |
|
Время поддержания выходных напряжений, не менее |
20 мс |
|
Значение потребляемой мощности, не более |
200 Вт |
|
Защита корпуса по ГОСТ |
IP20 |
|
Температурный показатель окружающей среды |
от 0 до +50 °С |
|
Габариты блока |
275х285х135 мм |
|
Масса |
10 кг |

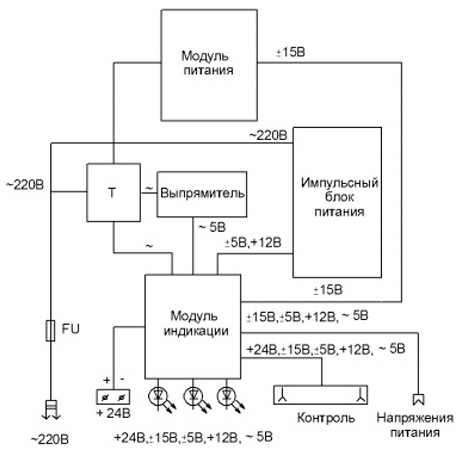

Структурная схема блока питания БПС-7

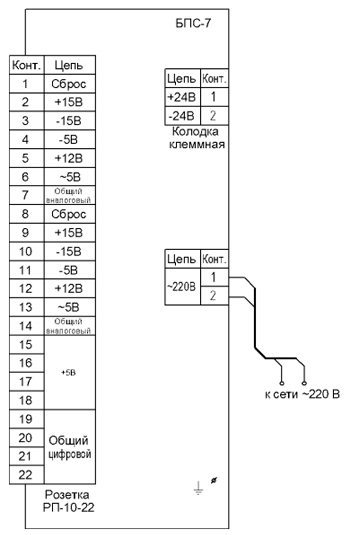

Схема подключения блока питания
