Блок питания БПС-24Н-8к
* ориентировочная цена, требуется уточнение
Блоки питания БПС-24Н-8к являются импульсными источниками стабилизированного напряжения для питания унифицированных датчиков. Блок обеспечивает подачу напряжения величиной 24 В, показатель стабилизации которого отвечает 0,20, а коэффициент пульсаций составляет не больше 0,1.
Область применения
Блоки БПС-24Н-8к рассчитаны для обеспечения непрерывного питания унифицированных токовых датчиков, которые входят в состав измерительных систем теплоэнергетических характеристик, а также разного рода промышленного электрифицированного оборудования.
Особенности
Модуль питания БПС-24Н-8к включает в свою конструкцию 8 независимых источников питания, которые подают рабочее напряжение по соответствующим восьми каналам. Импульсные источники питания владеют встроенной системой защиты от коротких замыканий, токовых перегрузок. Блоки поддерживают автоматический режим восстановления параметров выходного напряжения после устранения причины перегрузки или короткого замыкания.
Особенности конструкции и работы
Блоки питания БПС-24Н-8к реализованы в виде удароустойчивых корпусных устройств. Габаритные размеры устройства представлены на рисунке ниже.

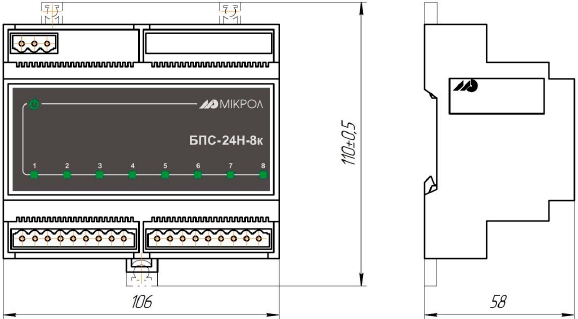

Схема габаритных размеров
Внутри пластикового корпуса блока размещается функциональная плата и трансформаторная система, которые обеспечивают формирование выходного напряжения с требуемыми параметрами. Функциональная электрическая схема владеет в своем составе импульсным стабилизированным преобразователем понижающего типа, а также 8-ю независимыми преобразовательными узлами, обеспечивающими выходное питание для каждого из каналов.
На задней стенке корпуса установлены монтажные зажимы, которые обеспечивают фиксацию блока на стандартном 35-миллиметровом DIN-рельсе.
На лицевой панели корпуса расположены 9 функциональных светодиодов – один свидетельствует о подаче входного напряжения, а остальные восемь о наличии напряжения на выходах блока.

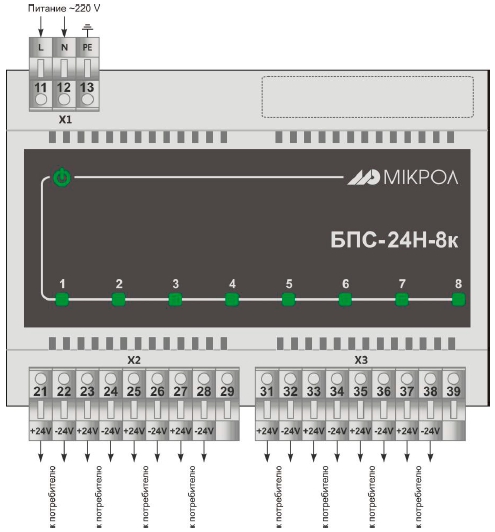

Схема внешних соединений
Технические характеристики
|
Число источников питания (независимые): |
8 |
|
Показатель значений выходного тока и напряжения: |
25 мА и 24 В |
|
Показатель стабилизации напряжения на выходе: |
0,2 |
|
Величина пульсаций напряжения: |
не больше 0,1 |
|
Максимальное значение токов коротких замыканий: |
40,0 мА |
|
Питающее напряжение: |
110÷ 242 В |
|
Габаритные размеры: |
110х106х58 мм |
|
Величина монтажной глубины: |
63 мм |
|
Вес: |
500 грамм |
