Блок искрозащиты БИЗ-2-2
Блок искрозащиты БИЗ-2-2 – устройство, которое гарантирует вид взрывозащиты по типу искробезопасной электрической цепи для различных первичных преобразователей физических параметров, которые эксплуатируются во взрывоопасной зоне и формируют на выходе аналоговые и дискретные сигналы. Блок предназначен для установки вне взрывоопасных участков.
Блок искрозащиты разрешено эксплуатировать в температурном режиме -10℃…55℃ с показателем относительной влажности до 98% при 25℃.
Устройство и работа
К блоку БИЗ-2-2 необходимо подключать оборудование общего назначения, которое можно устанавливать во взрывоопасных зонах. Блок расположен в корпусе из пластмассы, который нужно монтировать на DIN-рейку. Конструкция прибора подразумевает использование винтовых самостопорящихся клеммных колодок.
Блок искрозащиты БИЗ-2-2 способн обеспечивать искробезопасность входной линии, если на его выход попадает аварийное напряжение переменного или постоянного тока величиной не выше 250 В.
Блок изготовлен с соблюдением государственных стандартов и обладает свидетельством о взрывозащищенности.
Технические характеристики
|
Число искробезопасных электрических цепей |
2 |
|
Рабочее напряжение постоянного тока, В |
≤15,2 |
|
Наибольшее рабочее напряжение, В |
17,1 |
|
Величина рабочего тока, мА |
≤40 |
|
Проходное сопротивление цепи блока, Ом |
≤130 |
|
Напряжение холостого хода искробезопасной цепи, В |
≤21 |
|
Величина тока короткого замыкания, А |
≤0,21 |
|
Допустимая индуктивность искробезопасной цепи, мГн |
≤1,8 |
|
Допустимая емкость искробезопасной цепи, мкФ |
≤0,5 |
|
Параметр токоограничивающего резистора, Ом |
100 |
|
Величины предохранителей на номинальный ток, мА |
50; 63 |
|
Габариты, мм |
100*79*50 |
|
Степень защиты |
IP20 |
|
Масса, кг |
0,24 |
|
Сечение подводимых проводов, мм2 |
2,5; 4 |

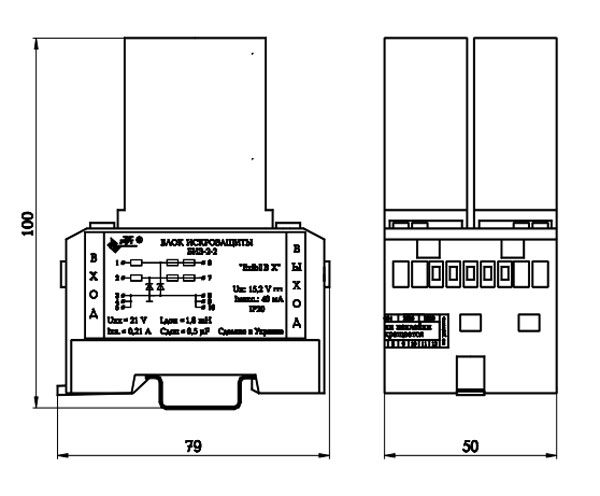

Габариты блока искрозащиты
