Блок фазоконтрольный ФК-75
Блок фазоконтрольный ФК-75 предназначен для контроля фаз в схемах управления работой стрелочного привода с электродвигателем переменного трехфазного тока.
Условия эксплуатации
Блок ФК-75М предназначен для работы при температуре окружающего воздуха от минус 40 до плюс 60 °С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).
Конструктивные данные
- Конструкция блока ФК-75М обеспечивает установку в штепсельную розетку реле НМШ.
- Степень защиты блока ФК-75М, обеспечиваемая оболочкой, – ІР30 по ГОСТ 14254.
- Габаритные размеры блока ФК-75М – не более 112х87х200 мм.
- Масса блока ФК-75М – не более 1,2 кг.
Технические характеристики
- 1 Номинальное напряжение питания блока ФК-75М – 230 В частотой 50 Гц от источника трехфазного переменного тока.
- 2 При прохождении по первичным обмоткам трансформаторов переменного тока на выходных клеммах блока ФК-75М (контакты 52 и 53) при нагрузке (1200±60) Ом напряжение блокировки, Uб, соответствует приведенному в таблице 1.
- 3 При обрыве цепи одной из фаз переменного тока на выходных клеммах блока ФК-75М (контакты 52 и 53) при нагрузке (1200 ± 60) Ом остаточное напряжение, Uост, соответствует приведенному в таблице ниже.
|
Рабочий ток,Iр, А |
Напряжение блокировки,Uб, В |
Напряжение остаточное,Uост, В, не более |
|
1,0 |
16 ± 6 |
1,5 |
|
3,0 |
30 ± 6 |
|
|
5,0 |
36 ± 8 |

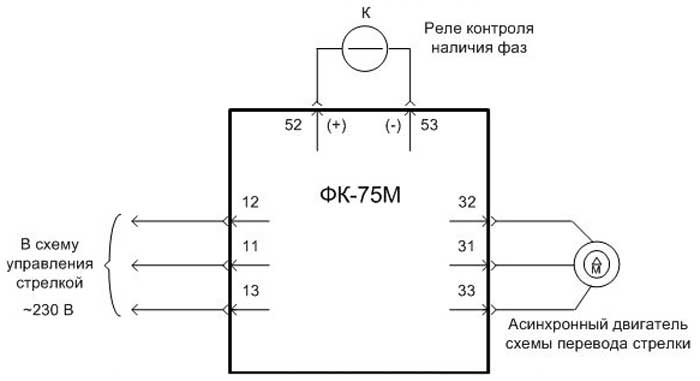

Схема подключения
