Блок БРУ-5, БРУ-5К1
Блок управления БРУ-5, БРУ-5К1 представляет собой электронный модуль, используемый для ручного управления производственными процессами. Это устройство предназначено для установки в комплексных и локальных конфигурациях систем системах автоматизации, телемеханизации, которые широко применяются на многих производственных объектах. Блоки этих модификаций рассчитаны для ручного управления исполнительными системами, а также для работы в качестве ручного задатчика импульсного сигнала больше/меньше. Процесс управления сопровождается индикацией параметров на встроенном цифровом индикаторе.
Отличительные характеристики
Блоки БРУ-5, БРУ-5К1 используются для переключения управляющих цепей исполнительных механизмов, измерения по одному каналу технологического параметра и визуализации его значения на индикаторе, а также для индикации режимов, выполняемых исполнительными механизмами, работ.
Управляющие блоки построены на основе современных высокотехнологичных микроконтроллеров, отличающихся RISC-архитектурой и весьма низкими показателями энергопотребления.
Особенности исполнения блоков
Блоки управления БРУ-5, БРУ-5К1 представляют собой блочные устройства, с функциональной передней панелью и коммутационной задней.
Схема габаритных размеров блоков представлены на рисунках ниже.

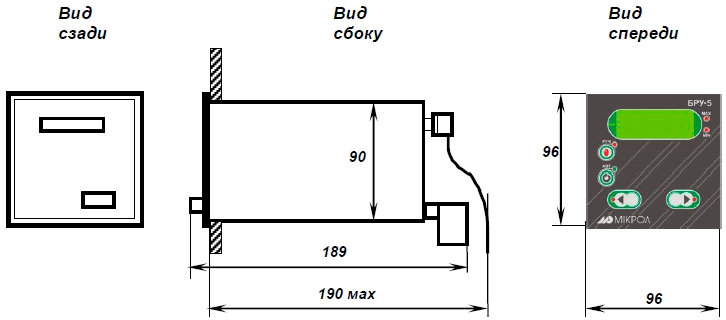

Схема габаритных размеров устройства БРУ-5

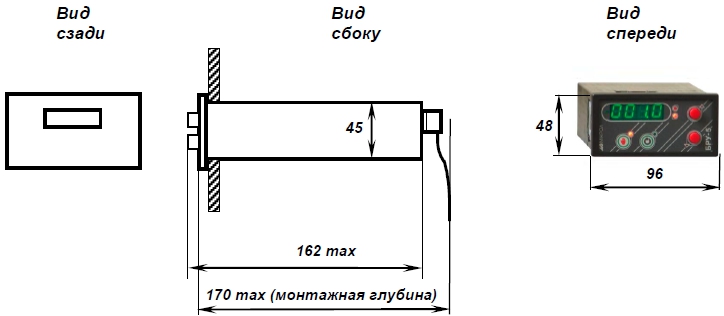

Схема габаритных размеров прибора БРУ-5К1
Устройства этой серии владеют одним измерительным каналом, который выводит полученный сигнал на 4-разрядный 7-сегментный индикатор. В процессе управления технологическим параметром может применяться импульсный задатчик больше/меньше, допускается также переключение устройства в автоматический режим работы. Конфигурирование блока управления БРУ-5, БРУ-5К1 производится с помощью внешнего пульта программирования. Все настройки прибора могут сохраняться во встроенной энергонезависимой памяти. Для упрощения работы с блоком в его памяти записан целый набор различных измерительных профилей, которые можно загружать в процессе использования модуля управления.
Технические характеристики
Значения параметров аналогового сигнала на входе |
0-5 мА (до 0,4 кОм); 0-20; 4-20 мА (до 0,1 кОм); 0-10 В (до 25 кОм) |
Показатель величины основной приведенной погрешности при определении значений |
0,2 % |
Значение числа уровней в индикаторе |
4 |
Показатели коммутации для релейных контактов с магнитным типом блокировки: |
|
для постоянного тока |
34 В; 250 мА |
для переменного тока |
220 В; 250 мА |
Величина напряжения питания для БРУ-5 ~/= тока |
не больше 24; 220 В |
Показатель напряжения питания = I для БРУ-5К1 |
не больше 24 В |
Наибольшая величина мощности потребления для БРУ-5 |
до 7 ВА |
Наибольший показатель силы тока потребления для БРУ-5К1 |
до 0,15 А |
Параметры корпуса БРУ-5 (габариты, исполнение, защита, крепление, монтажная глубина) и 5К1 |
9,60х9,60х18,90 см; щитовое; IP30; DIN43700; 19,0 см 4,80х9,60х17,0 см; щитовое; IP30; DIN43700; 17,0 см |
Наибольшие показатели веса для БРУ-5 и 5К1 |
1,0 кг; 330 грамм |
Обозначение при заказе
Пример обозначения для заказа: БРУ-5 – A-DD-U, где:
- БРУ-5 - блок ручного управления;
- A - код аналогового входа (AI);
- DD - тип и длина клеммно-блочного соединителя входных и выходных сигналов:
- 0 - КБЗ отсутствует,
- 0,75 - КБЗ-24-19-0,75,
- U – напряжение питания блока 220В или 24В.
Пример обозначения для заказа: БРУ-5К1 – A-DD-24, где:
- БРУ-5К1 - блок ручного управления;
- A - код аналогового входа (AI);
- DD - тип и длина клеммно-блочного соединителя входных и выходных сигналов:
- 0 - КБЗ отсутствует,
- 0,75 - КБЗ-24-19-0,75,
- 24 – напряжение питания 24В постоянного тока.
