Блоки ручного управления БРУ-107(17) выполняют роль аппарата ручного управления исполнительными системами аналогового типа или применяются в качестве датчиков аналогового сигнала с индикацией их величины на цифровом индикаторе.

Эксплуатация и устройство

С помощью блока БРУ-107 и блока БРУ-17 выполняют управление исполнительными механизмами, через которые можно контролировать течение технологических процессов производственных линий. В процессе использования блока имеется возможность замера одного физического параметра – температуры, давления, расхода или уровня. Процесс измерений может сопровождаться параллельным отображением текущих значений на цифровом 4-разрядном табло.

В качестве дополнительной возможности блока имеется функция сигнализации при превышении контролируемым параметров граничного значения, определяемого соответствующей установкой.

Блок БРУ-107 реализован в виде блочного устройства с пластиковым корпусом, на боковой панели которого расположен интерфейс подключения инженерного пульта программирования. Фронтальный блок устройства выполнен в виде панели индикации и настройки, а задняя часть реализована как коммутационный модуль, на котором расположены все входные и выходные интерфейсы.

Блоки БРУ-107 и БРУ-17 имеют схожую конструкцию и функциональное предназначение. Их отличие состоит только в геометрических параметрах и системе питания. Модификация прибора БРУ-107 рассчитана на питание переменным током, а модель БРУ-17 на использование постоянного тока напряжением 24 В.

Технические характеристики

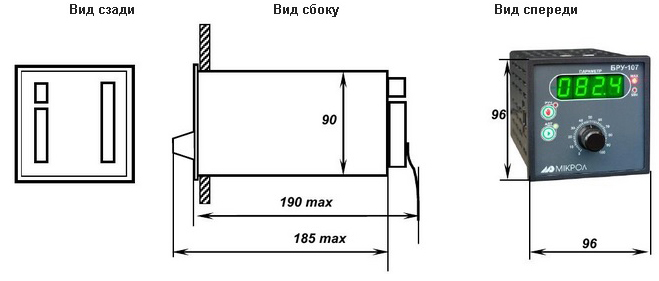

Габаритные размеры блока ручного управления БРУ-107

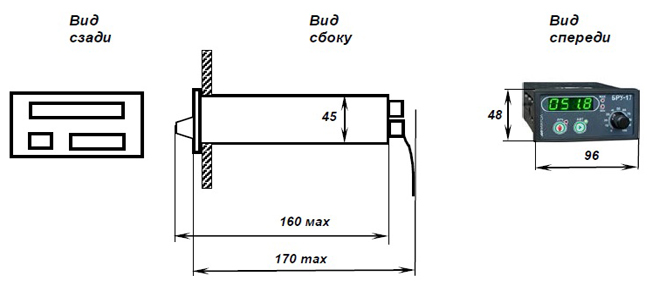

Габаритные размеры блока БРУ-17

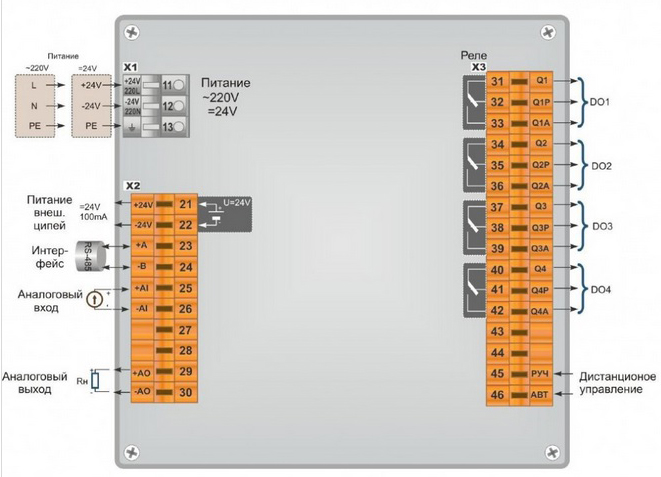

Схема подключения к блоку БРУ-107

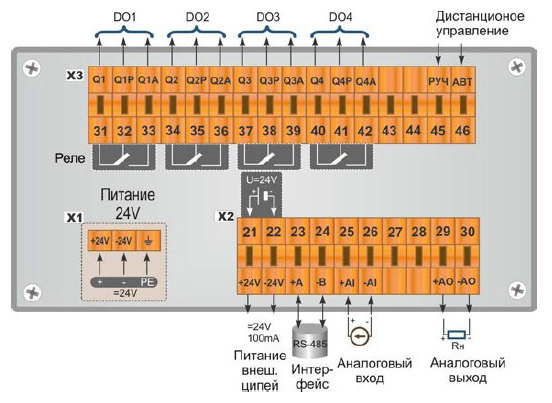

Схема подключения к блоку БРУ-17
