Блок БПЛ

Блок БПЛ может применяться в процессе формирования конфигураций диспетчерской, а также селекторной связи с применением 4-проводных каналов.

Коммутационные модули БПЛ позволяют выполнять соединение проводных линий связи с возможностью подачи сигналов на диспетчерские пульты типа БОП и ПД4450. К Диспетчерским пультам соединительные блоки подключаются при помощи 25-проводного кабеля, длинной до 6-ти метров. Коммутационный кабель подключается посредством клеммника, в котором отдельные проводники фиксируются с помощью винтового соединения.

Конструкционные особенности

БПЛ-блок подключений линий реализован на базе печатной платы, на которой расположены рабочие элементы блока. Они защищены от внешней среды металлическим кожухом, который в боковых панелях имеет коммутационные разъемы. С одной стороны располагаются интерфейсы для подключения 4-проводных каналов, для подключения питания 24 В, а также релейный выход. С другой стороны блока установлен коммутационный разъем, с помощью которого блок соединяют с соответствующим пультом управления диспетчера. В нижней части БПЛ-устройства расположен разъем для подключения заземления.

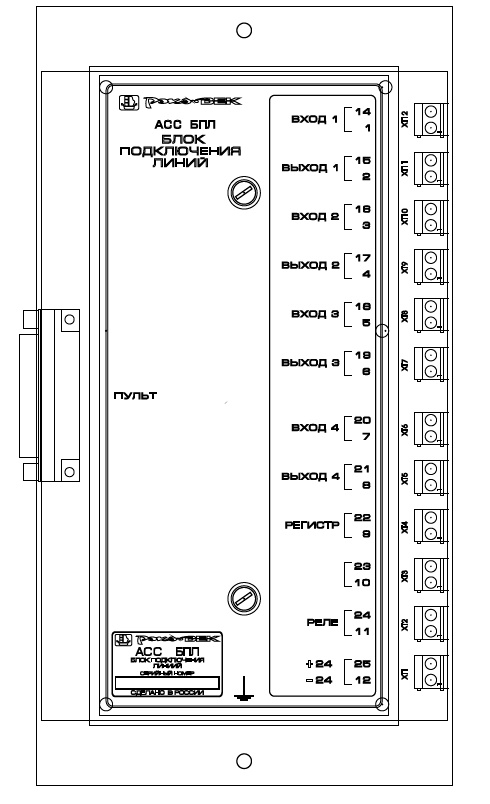

рис. 1 - Внешний вид блока подключения линий БПЛ

Эксплуатационные условия

Блоки БПЛ предназначаются для эксплуатирования при нормальных климатических условиях. Температура воздушной среды помещений, в которых они располагаются должна находиться в пределах от +150С до +350С. Показатель приведенной влажности воздуха должен быть от 45 до 80%, а величина атмосферного давления может варьироваться в пределах от 84 до 107 кПа.

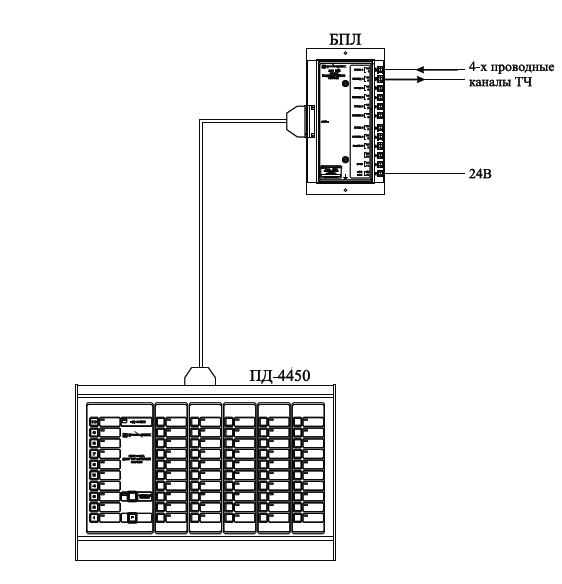

рис. 2 - Схема подключения БПЛ

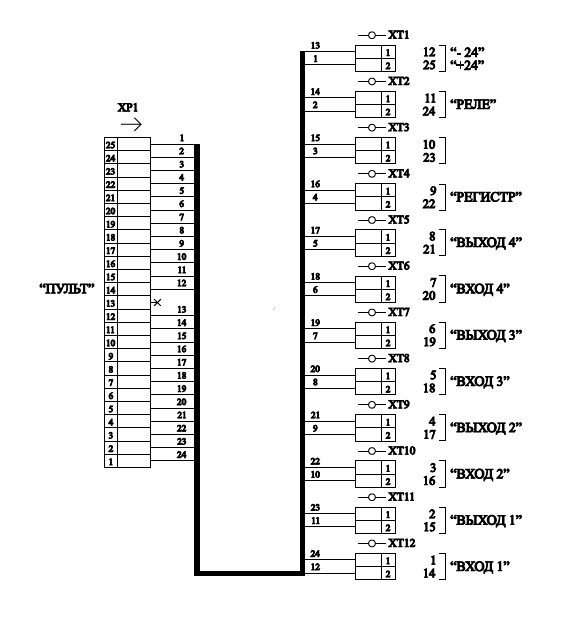

рис. 3 - Схема электрическа принципиальная БПЛ

Технические характеристики

Комплектация

При поставке в состав устройства входят:

• соединительный блок БПЛ;
• коммутационный 25-проводный кабель;
• эксплуатационная инструкция;
• заводская упаковка.
