Блок БДУ-4-3
Блоки удаленного управления БДУ-4-3 представляют собой электрические коммутационные узлы, с помощью которых поддерживается дистанционное управление разного рода устройствами и исполнительными механизмами. С помощью этих устройств осуществляется управляемая подача рабочего напряжения к электрифицированным объектам.
Область применения
Блоки удаленного управления БДУ-4-3 рассчитаны для:
- удаленного отключения/подключения одиночного устройства или механизма, которое подключено к взрывозащищенному пускателю;
- удаленного отключения устройства защиты типа выключателей-автоматов, трансформаторных узлов, РУНН и пр.;
- защиты электрифицированных устройств от самовключений и самовыключений;
- контроля электросопротивления заземляющего устройства в подвижных электромашинах.
Блок БДУ-4-3 позволят заменить в электрических цепях морально и технологически устаревшие модули прошлого поколения БДМУ.

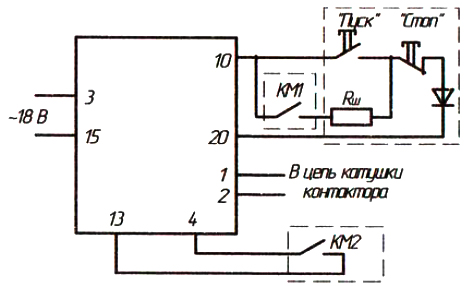

Схема подключения устройства
Особенности конструкции и работы
По своей конструкции блок БДУ-4-3 реализован в виде корпусного узла из пластика, на основании которого расположена коммутационная вилка с платой печатного типа. Основание блока имеет специальный ключ в виде фигурных выступов, который исключает ошибочный монтаж блока в аппарате. После правильного расположения блока он фиксируется с помощью двух винтов.

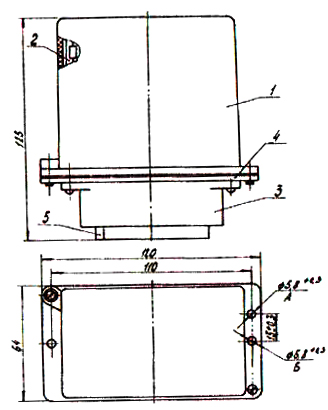

Схема габаритных размеров БДУ-4-3
Работа БДУ-4-3 заключается в том, что при подаче токового сигнала с функционального поста удаленного управления он попадает на измерительную систему и происходит замер электросопротивления цепи. Если оно не выше 25 Ом, то произойдет запуск импульсного генератора, что приведет к срабатыванию выходного реле. Если сопротивление увеличится за 50 Ом, будет выполнено отключение генератора и переключение реле обратно.

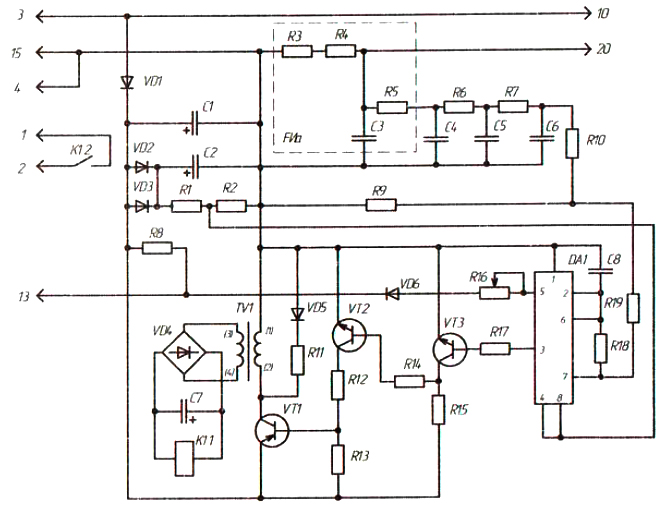

Электрическая схема блока БДУ-4-3
Технические характеристики
|
Показатель номинального напряжения питания: |
18 В |
|
Величина интервала изменений значений рабочего напряжения относительно Uном: |
85-110 % |
|
Минимальное значение напряжения удержания относительно Uном: |
65 % |
|
Показатели максимального значения тока для коммутируемых блоком цепей: |
|
|
- ~I при U=36 В, τ=0.015: |
0,5 А |
|
- ~I при U=36В, ν=50 Гц, cos φ=0.6: |
2 А |
|
- =I при U=110…150 В, cos τ=0.01: |
0,5 А |
|
Максимальное значение потребляемой блоком мощности: |
3,5 ВА |
|
Весс блока: |
500 грамм |
|
Значение механической износостойкости блока в млн. циклах ВО: |
3 |
Технические условия - ТУ У 3.09-00217159-071-98.
Нормальные условия эксплуатации
Блоки БДУ-4-3 производятся в климатическом исполнении УХЛ 5 со степенью защищенности от внешних факторов на уровне IР30. Это обеспечивает нормальную работоспособность устройства при температурах внешней среды от -100С до +600С и влажности воздуха среды 100% при Т=+350С.
Комплектация
- блок БДУ 4-3 — 1 шт;
- гнездо соединителя — 1 шт;
- руководство по эксплуатации — 1 экз.
Обозначение при заказе
Пример обозначения приборов при заказе:
- "Блок дистанционного управления типа БДУ-4-3".
