База Б3

Цена по запросу
Артикул:
10390
  • Описание
  • Гарантии

База Б3 предназначена для подключения извещателя СПД-3.10 с НР выходными контактами реле к 4-х проводному ШПС.

Исполнение

База Б3 представляет собой конструкцию, на которой расположены: три плоских контакта для подключения электронного блока, винтовые контакты для подключения к ШПС и отсек блока согласования, который закрыт крышкой. На крышке имеется маркировка типа базы и винтовых контактов от "1" до "7". Отдельно расположенный контакт "8" (не маркирован). Блок согласования базы Б3 содержит реле, НР контакты которого соединены с контактами "4" и "5".

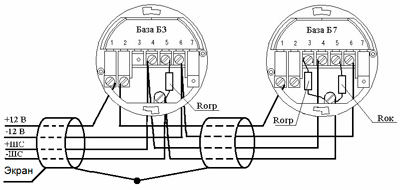

Рис.1. Схема подключения извещателей к пожарным ППКП посредством баз Б3 и оконечной базы Б7
Рис.1. Схема подключения извещателей к пожарным ППКП посредством баз Б3 и оконечной базы Б7

Технические характеристики

Параметры Значения
Способ подключения к ППКП 4- х проводной ШПС
Сопротивление между контактами "1" и "2", при снятом электронном блоке, кОм не менее 200
Сопротивление между контактами "1" и "2", при установленном электронном блоке, Ом не более 2
Напряжение питания, В 12 ± 1,8
Ток потребления в дежурном режиме, мА не более 0,1
Ток потребления в режиме "ПОЖАР", мА 35
Способ формирования выходного сигнала замыкание контактов реле
Сопротивление выходных контактов реле в дежурном режиме, кОм не менее 200
Сопротивление выходных контактов реле в режиме «ПОЖАР», Ом не более 5
Напряжение коммутации выходными контактами реле , В не более 36
Ток коммутации выходными контактами реле, мА 50
