Автосцепка СА-3
Автосцепка паровозного типа СА-3 относится к комплектующим узлам, которые входят в конструкцию составов железнодорожного транспорта. С помощью этих устройств обеспечивается автоматическая сцепка железнодорожных подвижных составов. Узлы этого типа обеспечивают передачу механических усилий продольного типа, которые развиваются при начале движения ЖД-состава, его торможении, а также при совершении маневров.
Функциональное предназначение
Благодаря использованию в конструкции сцепной части составов автосцепки СА-3 можно реализовать следующее:
- автоматическую сцепку подвижного состава при соударениях;
- автоматический возврат деталей рабочих механизмов в режим готовности к сцепке после разведения подвижного состава;
- поддержка функционирования «на буфер», когда при соударениях не нуждается сцепление.
Область применения
Паровозные автосцепки СА-3 применяются на Ж/Д транспорте как обычного, так и специального назначения. Эти автосцепки широко применяют в тех случаях, когда требуется выполнение набора составов, включающих транспортные и тяговые средства, отличающиеся разной высотой расположения сцепок.
Конструкционные особенности
Автосцепка СА-3 владеет простой и надежной конструкцией.

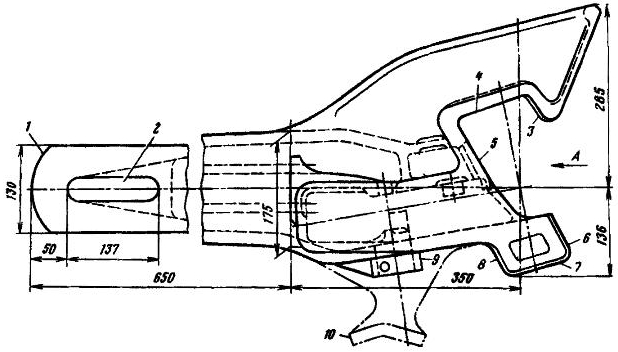

Схема габаритных размеров устройства сцепки СА-3
К основным ее узлам относятся:
- корпус сцепки – он обеспечивает целостность конструкции и размещение рабочего механизма автосцепки с хвостовиком;
- центрирующий узел – благодаря этому механизму поддерживается возвращение СА-3 в исходное центральное положение после смещений в стороны;
- поглощающая система – она применяется с целью минимизации продольных механических напряжений, которые могут воздействовать на рамы тяговых и транспортных средств;
- рычаг – этот узел переводит замок устройства и выполняет его удерживание в разомкнутом состоянии до момента разведения автосцепок.
Технические характеристики
Показатель разрывного статического усилия: |
200 тонн |
Тип крепежа: |
4 болта (М54) с применением промежуточной пластины |
Коммутационные размеры: |
39,0х22,0 см |
Значение габаритных размеров (ДхШхВ): |
74,5х50,0х44,0 см |
Вес устройства: |
340 кг |
