Арматура светодиодная АС-С-СМН используется в качестве индикаторов и разработана как альтернатива ламп накаливания. Преимуществом данной арматуры является ее увеличенный срок использования и при этом меньшее потребления мощности, небольшие размеры и вес. Кроме этого, арматура светодиодная является защищенной от воздействия пыли, грязи, влаги и разных химически-активных сред. Используется АС-С-СМН на промышленных предприятиях, в качестве индикаторов на разных станках. Для ее установки толщина панели не должна быть больше 3 мм и меньше 1 мм.

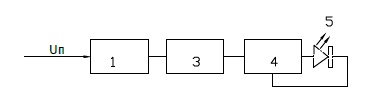

рис. 1 - Структурная схема АС-С-СМН

1. фильтр помех; 3. резисторы; 4. выпрямитель; 5. светодиод.

Технические характеристики

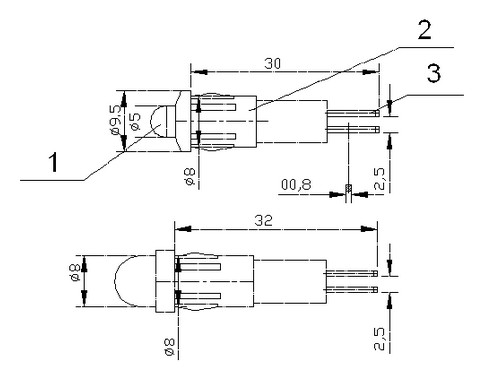

рис. 2 - Габаритные размеры

АС-С-СМН состоит из (рис. 2):

1. светодиода;
2. корпуса;
3. жестких выводов.
