Арматура АСКМ-С-СМ

Арматура светодиодная АСКМ-С-СМ представляет собой комплектующие элементы, входящие в состав разных конфигураций систем оповещения или сигнализации. С помощью этих устройств производится замена морально и технически устаревших ламп накаливания, используемых в системах сигнализаций, устанавливаемых на ТЕС, АЭС, железных дорогах.

Замена ламп накаливания светодиодами происходит без изменения конструкции посадочных мест и схем питания светодиодных индикаторов. С помощью арматуры этой серии можно менять весь перечень КМ-ламп, которые устанавливаются в патроны типа АСКМ.

Особенности

По своей конструкции арматура АСКМ-С-СМ выполнена в цельном пластиковом корпусе с клеммным зажимом на конце. С его помощью арматура подключается к сети питания, которая имеет напряжение 220 В. Отдельные изделия могут объединяться в группы по три штуки – для этого применяется механизм типа «ласточкино гнездо», который расположен на боковых поверхностях клеммных зажимов. Рабочие элементы расположены на печатной плате. Устройства этого типа могут функционировать как со штанным резистором в своей конструкции, так и без него.

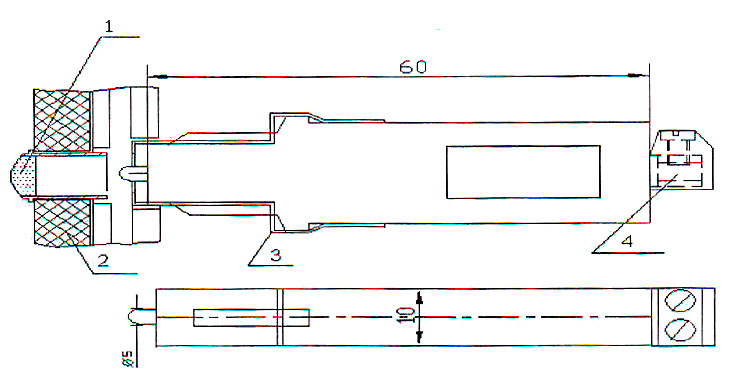

рис.1 -Конструкция АСКМ-С-СМ

1. Штатную линзу;
2. Накладную штатную;
3. Штатную кранштейн защёлку;
4. Клеммный зажим.

Для отказоустойчивой работы устройств в их конструкции предусмотрена защита от коротких замыканий. В процессе работы в районе светодиода температура может составлять до +350С, а в области клеммного зажима – до 450С.

Оптимальные условия эксплуатации

Светодиодная арматура АСКМ-С-СМ рассчитана на работу при температуре воздушной среды от -200С до +400С. Подходящими давлениями атмосферной среды считаются от 60 до 110 кПа. Величина приведенной влажности воздуха может составлять до 96% при Т=+200С.

Технические характеристики
