Арматура АСКМ-С-12Л-8БС
Арматура светодиодная АСКМ-С-12Л-8БС представляет собой элементы системы светодиодной индикации. Они используются с целью замены ламп накаливания, которые устанавливались в системах световой сигнализации ТЭС, АЭС и других объектов энергетического сектора. Также эти сигнальные устройства можно применять и в системе сигнализирования железнодорожного транспорта.
Особенности
Арматура АСКМ-С-12Л-8БС представляет собой неполярные виброустойчивые лампы с увеличенным эксплуатационным сроком. Эти светодиоды позволят заменить всю линейку индикаторных ламп серии КМ, которые монтируются в патроны арматуры серии АСКМ. Использование этих ламп позволит заменить морально устаревшие лампы накаливания, не меняя при этом конструкции посадочных мест индикатора и схем его питания.

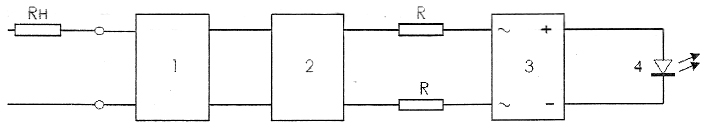

Структурная схема прибора АСКМ-С-12Л-8ВС
где,
- шунт;
- стабилизатор;
- выпрямитель;
- светодиод.
R - защитный резистор;
RH - штатный резистор.
Конструкционные особенности
Элементы арматуры АСКМ-С-12Л-8БС выполнены в пластиковых корпусах, с одной стороны которых расположены излучатели света, а с другой коммутационные зажимы. АСКМ арматура использует светодиодные излучатели, которые обеспечивают свечение несколькими цветами, среди которых желтый, синий, зеленый, красный и белый. Эти элементы могут работать в широком диапазоне температур – от -150С до +400С. Средняя продолжительность эксплуатации составляет не меньше 10-ти лет.

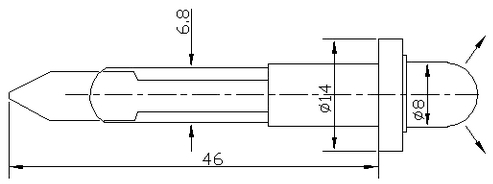

Схема габаритных размеров светодиодного устройства АСКМ-С-12Л-8БС
Технические характеристики
|
Величина тока питания: |
35…70 мА 45…100 мА |
|
Значение тока зажигания: |
не менее 15 мА |
|
Величина ударного тока перегрузки: |
1 А (10 мс) |
|
Значение питающего напряжения: |
от 24 В до 60 В |
|
Возможные отклонения в цепи питания: |
±20..25% |
|
Величина потребляемого тока: |
10…15 мА |
|
Цвет свечения: |
красный, белый, синий, желтый, зеленый |
Модификации
|
Модель |
Описание |
|
АСКМ-С-12-50мА-4К |
Применяются в цепи с релейной автоматикой, совместно с резистором гасящим. Замена АСКМ-АСКМ4, АС 120. |
|
АСКМ-С-12-ПМ |
Применяется в условиях расположения силовых кабелей совместно с нулевым, общим, в условиях высокой индуктивности. |
|
АСКМ-С-8-ПМ и АСКМ-С-50мА-2к |
Используется в цепи с помехами до 200В, защита от ложных срабатываний. |
|
АСКМ-С-12Л-14БСД |
Плоская поверхность свечения, увеличены размеры светящиеся зоны, не высокий. |
|
АСКМ-С-12Л-5 |
Аналог КМ. Увеличена яркость. |
|
АСКМ-С-12ЛТ-5 |
Используется для освещения экрана. |
|
АСКМ-С-12ЛУ |
Используется для вставки в арматуру с фланцем. Изменены габариты. |
|
АСКМ-С-СМ |
Для установки в нестандартный патрон-защелку. |
Структура условного обозначения
Для обозначения кратких технических характеристик используется следующая схема АСКМ-С-12 Л С1 С2 С3. Тут,
- АСКМ-С – это аббревиатура названия арматуры;
- 12 – величина посадочного размера арматуры типа АСКМ;
- Л – указывает, что исполнение в виде лампы;
- С1 – указывает на размер зоны свечения;
- С2 – особенности конструкции светодиода;
- С3 величина напряжения или тока питания.
Комплектация
- светодиодная арматура АСКМ-С-12Л-8БС;
- полиэтиленовая упаковка;
- коробка;
- техпаспорт
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
