Арматура светодиодная серии АСКМ-С-12-50мА-4К представляет собой дополнительный компонент в электрических цепях, который выполняет функции индикации. Данная арматура может полноценно функционировать как в цепях с аварийным сегментом, так и в различных цепях технологического типа, а также в автоматических релейных системах.

Светодиодная арматура полностью заменяет своих предшественников – арматуру ламповую типа АСКМ.

Особенности

По своей конструкции арматура АСКМ-С-12-50мА-4К состоит из корпуса, клеммного зажима в нижней конструкции корпуса и светодиода, который расположен в верхней части устройства.

Зажим клеммный служит для быстрого и качественного подсоединения арматуры к цепи и состоит из 4-х контактов.

Светодиоды могу излучать такие цвета:

• белый;
• красный;
• желтый;
• зеленый;
• синий.

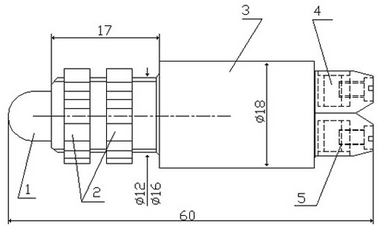

Рис.1 - Схема габаритных размеров арматуры АСКМ-С-12-50мА-4К

где:

1. светодиод;
2. гайки крепления;
3. корпус;
4. клеммный зажим;
5. параллельное соединения зажимов.

Технические характеристики
