Светодиодная арматура серии АМЕ-С-90 используется в качестве устройства для индикации в цепях с протекающим электрическим током в сигнализациях аварийного и технологического типа.
Данный тип арматуры призван полностью заменить ламповые арматуры, при этом не меняя конструкцию и схему подключения.
Арматура АМЕ-С-90 может полноценно функционировать в сети, напряжение которого варьируется от 110 В до 220 В.

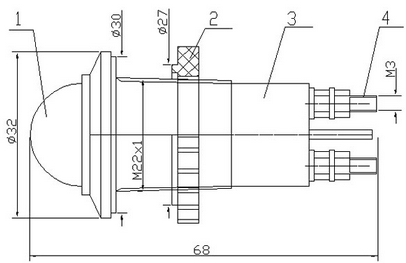

Рис.1 - Схема габаритных размеров арматуры светодиодной АМЕ-С-90
где:
- светодиод;
- гайка;
- корпус;
- контакты.
Технические характеристики
|
Параметр |
Значение параметра |
|
Ток питания |
от 40 мА до 120 мА |
|
Штатный резистор в цепи питания арматуры (при напряжении питания 220 В) |
2,4 к, 3,6 к, 4,7 к 90 мА, 60 мА, 50 мА |
|
Начальный ток зажигания светодиода |
15 мА |
|
Ударный ток перегрузки |
1 А (на 10 мс) |
|
Цвет свечения |
Красный, желтый, зеленый, белый, синий |
|
Посадочные диаметры |
22 мм, 27 мм, 30 мм |
|
Посадочные диаметры (с переходной шайбой) |
32 мм, 36 мм, 40 мм |
|
Температурный диапазон |
от -10 °C до +40 °C |
|
Неполярные, виброударопрочные, срок службы 10 лет. |
|
