Аппарат АЗУР.1МК
Аппарат АЗУР.1МК представляет собой микроконтроллерное электротехническое устройство для защиты от токов утечки, разработанное специально для горнорудной и горнодобывающей промышленности. Выполнен в виде блока, который устанавливается в распределительные устройства передвижных ТП. Для подключения к ТП на лицевой стороне корпуса расположены заземляющая и токоведущие клеммы и штепсельный разъем – для подключения информационного блока с жидкокристаллическим индикатором.
Аппарат полностью взаимозаменяем с устройствами АЗУР-1М, АЗУР-1.
Блок устройства АЗУР.1МК предназначен для работы в условиях шахт, рудников, а также предприятий горнодобывающей промышленности, расположенных на поверхности. Служит для защиты персонала от электротравм при утечке тока на землю.
Устройство и работа
Блок АЗУР.1МК контролирует величину сопротивления изоляции в непрерывном режиме. При подаче питающего напряжения аппарат осуществляет предварительный контроль. При соответствии значений сопротивления изоляции нормальным, управляющий сигнал с АЗУР.1МК взводит исполнительное реле, которое перестает блокировать силовой автомат.
В случае пробоя изоляции или сбоя в работе аппарата сигнал от него поступает на реле, которое осуществляет выключение автоматического выключателя, подающего напряжения в сеть.
При появлении асимметрии в сети или обрыва одной из фаз АЗУР.1МК вырабатывает сигнал, отключающий силовой автомат и автоматически определяет оборванную фазу. На индикаторе информационного блока появляется соответствующая надпись.
При появлении утечки, кроме команды на выключение силового коммутирующего устройства, подается сигнал на включение параллельно шунтирующего резистора, что снижает величину тока утечки.
Все события, связанные с возникновением ненормального режима работы защищаемой сети, записываются в энергонезависимый блок памяти аппарата.
АЗУР.1МК возможно интегрировать в систему АСУТП, также аппарат передает данные о текущем режиме сети и возникновении аварийных ситуаций на диспетчерский пульт.

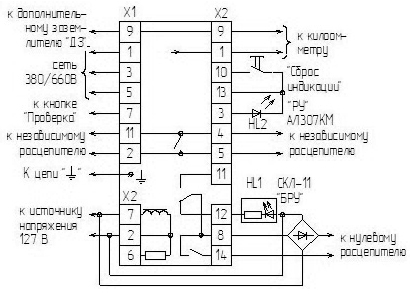

Схема подключения аппарата защиты АЗУР.1МК
Технические характеристики
|
Сопротивление срабатывания прибора при сетевом напряжении |
|||
|
|
380В |
660В |
|
|
При симметричной утечке по 3 фазам |
10 кОм |
30кОм |
|
|
Для однофазной утечки тока |
15 кОм |
20 кОм |
|
|
В случае падения напряжения на 40% от номинала при междуфазном коротком замыкании |
до 0,1 с |
||
|
Если контроль изоляции осуществляется |
Соответствует значению сопротивления, при котором срабатывает реле |
||
|
Дополнительные характеристики |
|||
|
Срабатывание защиты |
до 0,1 с |
||
|
Колебание емкости сети (пофазно) |
0 ÷ 1,0 мкФ |
||
|
Максимальное снижение импульсной токовой нагрузки при колебаниях емкости устройством шунтирования аварийной фазы |
0,1 А |
||
|
Максимальный длительный ток утечки при колебаниях емкости (пофазно) |
0,025 А |
||
|
Питающее напряжение |
127 В |
||
|
Максимальное время шунтирования аварийной фазы после возникновения утечки в системе |
0,17 с |
||
|
Мощность |
до 0,025 кВА |
||
|
Вес |
8 кг |
||
|
Срок службы |
минимум 5 лет |
||

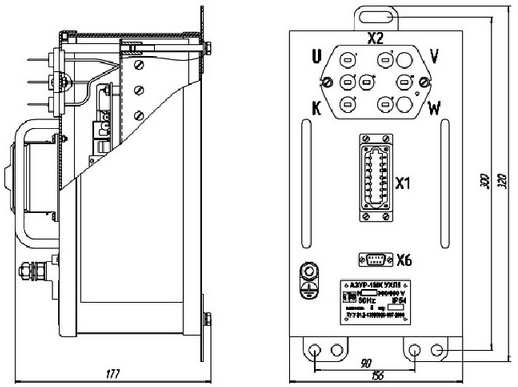

Габаритные размеры аппарата АЗУР.1МК
